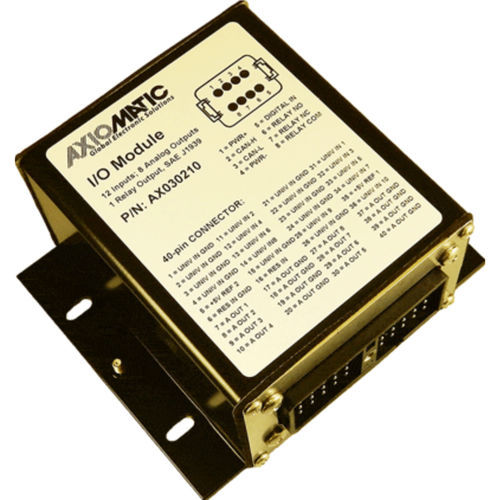

Módulo E/S digital AX030210

analógicobarramento CANCAN

O módulo de E/S CAN de 12 entradas, 8 analógicas e 1 saída de relé pode alargar as redes de controlo de máquinas adicionando E/S ao bus CAN. O controlador possui 1 porta CAN isolada para comunicações definidas pelo utilizador através do bus. Aceita até 10 entradas analógicas (0-5 V, 0-10 V, 0-20 mA ou 4-20 mA), digitais, PWM, de impulsos (frequência ou RPM) ou de contador. São fornecidas duas referências de tensão (configuráveis pelo utilizador como +5 ou +10 V) para alimentar sensores externos. Uma entrada digital e uma entrada resistiva permitem interfaces adicionais. Cada entrada pode ser configurada para medir o valor de entrada e enviar os dados para uma rede CAN SAE J1939. O módulo de E/S fornece 8 saídas analógicas (0-5 V, 0-10 V, +/-5 V, +/-10 V, 0-20 mA, 4-20 mA), bem como 1 saída de relé de forma C. As mensagens de diagnóstico são fornecidas através da rede CAN para o estado das entradas ou saídas. A caixa robusta com classificação IP67, para além de uma secção de entrada de alimentação de 12 ou 24 V, adequa-se a aplicações de produção de energia e de grandes motores Especificações Entrada(s) 0-5V, 0-10V, Entradas digitais para interface com interruptores, etc. entradas de contador de 16 bits de sensores ou ECMs de motores diesel 1 entrada resistiva Auto-calibração na gama de 25 Ohms a 250 kOhms 1 entrada digital (ativa alta ou ativa baixa) Saída(s) 0-5V, 0-10V, +/-5V, +/-10V 2 +5V/+10V Tensão de funcionamento 12VDC ou 24VDC nominal (gama de alimentação de 9...32 VDC) Lógica de controlo Extrusão de alumínio com placas de extremidade em aço inoxidável Ligação(ões) conector TE Deutsch de 40 pinos P/N: DRC13-40PA conector TE Deutsch de 8 pinos N/P: DT13-08PA Temperatura de funcionamento -40 a 85 ºC -40 a 185 ºF Configurabilidade do utilizador Assistente Eletrónico Axiomatic, P/N: AX070502 ou AX070505K Aplicações Geração de energia Energia estacionária
