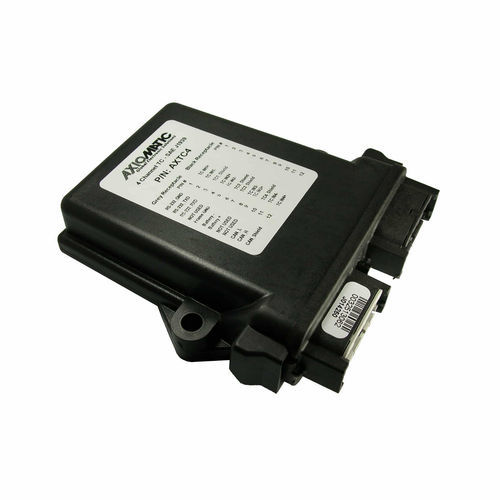

Módulo de medição de temperatura AXTC4

eletrônicode termoparbarramento CAN

O módulo de termopar monitoriza até 4 canais de termopares do tipo J, K ou T. A informação sobre a temperatura é fornecida ao sistema de controlo do motor através do barramento CAN SAE J1939. As informações de temperatura podem incluir a temperatura de escape, a temperatura do enrolamento e a monitorização da temperatura do fluido. Todos os canais são totalmente isolados e medem as temperaturas ao mesmo tempo. Os dados de temperatura são automaticamente enviados através do barramento CAN quando a alimentação é acionada. Durante a instalação, o operador pode configurar o controlador através do Assistente Eletrónico Axiomatic para se adaptar a uma grande variedade de aplicações. O diagnóstico integral pode sinalizar a deteção de falhas de fio aberto. As comunicações CAN são efectuadas através de um interface CAN isolado com protocolo SAE J1939. Especificações 250 kbit/s Tensão de funcionamento 12V ou 24Vdc nominal Isolamento Isolamento total canal a canal e isolamento da linha CAN, de outras entradas e da fonte de alimentação Caixa de proteção Caixa de nylon de alta temperatura, caixa de PCB TE Deutsch (EEC-325X4B) 4.62 x 5,24 x 1,43 polegadas 117.42 x 133,09 x 36,36 mm Conexão(ões) Recetáculo de 24 pinos da série Deutsch DTM (DTM13-12PA-12PB-R008) Temperatura de funcionamento -40 a 85 ºC -40 a 185 ºF Aplicações Gerador de energia Se
