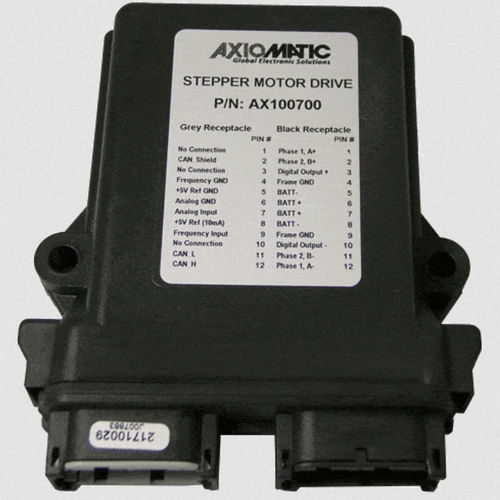

Controle de motor de passo AX100700

O controlador de motor passo a passo proporciona um controlo simples e preciso dos níveis, formas de onda, temporização e mudanças de fase da corrente para um motor passo a passo bifásico através de mensagens de comando SAE J1939. São fornecidas entradas de comando analógicas e digitais para um parâmetro de tempo de funcionamento, feedback num circuito de controlo PID ou como um comando de paragem de emergência. está disponível 1 entrada de impulsos ou PWM para sensor indutivo ou ativo. A direção do motor é selecionável. É fornecida uma saída adicional, uma saída digital com afundamento (até 5A) para um relé, travão ou outra carga. Especificações Entrada(s) 1 entrada analógica/digital, configurável pelo utilizador como: Corrente Tensão Entrada digital (ativa alta ou ativa baixa) 1 Entrada de impulsos ou PWM, configurável pelo utilizador como: 100 Hz-10 kHz Entrada digital (ativa alta ou ativa baixa) Saídas digitais 1 saída comutada para GND para uma carga até 5 A (relé, travão ou outra carga) Saída para o motor Controlador de micropasso Allegro DMOS, A3979 Máximo de 2 A por fase para um motor de passo. Tensão de funcionamento 12/24 VCC nominal (9-32 VCC) Lógica de controlo Lógica de controlo do acionamento do motor em circuito aberto ou fechado (selecionável pelo utilizador) É fornecido software incorporado padrão Funcionalidade programável pelo utilizador utilizando o Assistente Eletrónico (EA), P/N: AX070502 ou P/N: AX070506K Invólucro Caixa para PCB em nylon de alta temperatura, TE Deutsch N/P: EEC-325X4B Conexão(ões) 1 recetáculo de 24 pinos equivalente ao TE Deutsch P/N: DTM13-12PA-12PB-R008 Temperatura de funcionamento -40 a 85 ºC -40 a 185 ºF Aplicações Automação como: Equipamento de construção Equipamento móvel Veículos de transporte de materiais Veículos rodoviários (autocarros)
