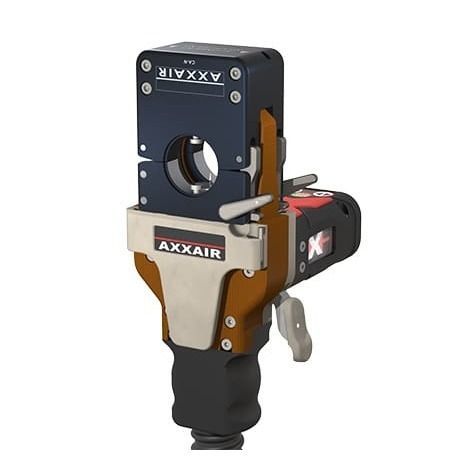

Cabeçote de soldagem refrigerado a ar SAMX-17

de alta precisãopara junção de peças metálicaspara tubos

Visão geral

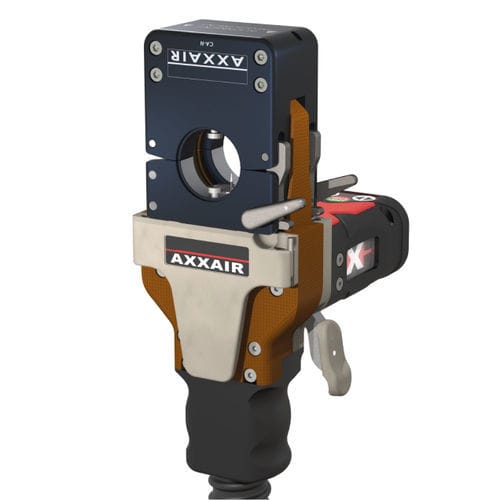

A cabeça de soldagem fechada AXXAIR SAMX-17 Microfit com sistema de cassete foi projetada para proporcionar precisão e repetibilidade em diversas configurações de tubos e conexões. Suporta diâmetros externos de tubo de 3 a 17,2 mm (0,118–0,625 in) e é adequada para soldagem tubo‑a‑tubo, tubo‑a‑conexão e conexão‑a‑conexão em setores como semicondutores, aeroespacial e farmacêutico.

Dados principais
INTERVALO Ø TUBO: 3 – 17,2 mm / 0,118 – 0,625 in
SISTEMA DE ARREFECIMENTO: Arrefecimento por ar
CABO: 8 m / 26 ft

Vantagens do produto

• Ampla compatibilidade para tubos e conexões a partir de 3 mm (1/8 in).
• Configurações de soldagem flexíveis: tubo–tubo, tubo–conexão, conexão–conexão.
• Ciclo de trabalho: 70 A @ 50 %, 80 A @ 40 %; corrente máxima 100 A.
• Design sem graxa, compatível com ambientes de sala limpa.
• Difusão otimizada de gás inerte para minimizar a coloração das soldas.
• Alavanca de bloqueio com esforço constante para fixação segura do cassete sem aperto excessivo.
• Ferramenta integrada no corpo para manutenção, ajuste de eletrodo e posicionamento das mandíbulas.

Recursos adicionais
Gancho para cinto para transporte e acesso rápido.
Ferramenta integrada única para desmontagem, substituição de eletrodo e posicionamento das mandíbulas.
Aperto otimizado das cassete evita deformação do tubo.
Alavanca de bloqueio com esforço constante assegura fixação estável sem risco de aperto excessivo.

Especificações
Ref.: SAMX-17
Descrição: Cabeçote de soldagem Microfit fechado com cabo 8 m; arrefecimento por ar
Diâmetro do tubo: 3 – 17,2 mm / 0,118 – 0,625 in
Diâmetro do eletrodo: 1,0 mm / 0,04 in
Peso com cabo: 5,5 kg / 12 lb
Ciclo de trabalho (50%): 70 A
Ciclo de trabalho (40%): 80 A
Corrente máxima de soldagem: 100 A
Temperatura de operação: 0 °C a 40 °C (32 °F a 104 °F)
Fontes de alimentação: AXXAIR SAXX

Especificações técnicas

• Ref.: SAMX-17
• Intervalo Ø tubo: 3 – 17,2 mm (0,118 – 0,625 in)
• Arrefecimento: Ar
• Diâmetro do eletrodo: 1,0 mm (0,04 in)
• Cabo fornecido: 8 m / 26 ft
• Peso (com cabo): 5,5 kg / 12 lb
• Ciclo de trabalho: 70 A @ 50 %, 80 A @ 40 %
• Corrente máxima de soldagem: 100 A
• Temperatura de operação: 0 °C a 40 °C
• Compatibilidade: Fontes AXXAIR SAXX
