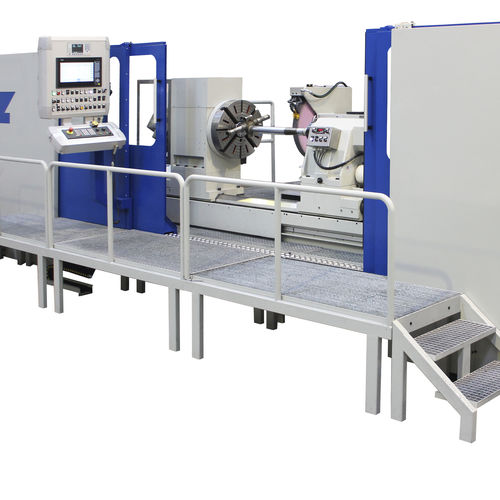

Retífica cilíndrica externa RUG4000

cilíndrica internapara chapas metálicaspara eixo-árvore

A gama de máquinas de retificação universal AZ foi concebida para satisfazer os requisitos de uma vasta gama de aplicações que combinam a retificação externa, interna, facial e cónica de componentes como: veios de transmissão, veios de motores eléctricos, veios de turbinas a gás, veios ferroviários, veios de máquinas-ferramentas, componentes de trens de aterragem, etc. ESPECIFICAÇÕES Centros de altura de 440 a 800 [mm] Balanço sobre a mesa de 785 a 1500 [mm] Comprimento máximo de retificação externa de 4000 a 14000 [mm] Diâmetro máximo da mó de 600 a 915 [mm] QUALIDADE DE FABRICO A máquina pode ter MOVIMENTO DE RODA ou MOVIMENTO DE MESA Base em compósito Movimento dos eixos X e Z sobre guias lineares Cabeçote giratório Cabeçote móvel com pressão hidráulica constante controlada por célula de carga Diferentes sistemas de fixação e suporte da peça RETIFICAÇÃO Vasta gama de configurações de cabeças de rebolo: rectas, angulares, internas e eixo "B As mós de carboneto de silício, corindo, CBN e diamante permitem a retificação de diferentes materiais e tratamentos de superfície, incluindo crómio e HVOF TECNOLOGIA A máquina pode ser fornecida com diferentes sistemas de medição de acordo com os requisitos do cliente. APLICAÇÕES INDÚSTRIA AEROESPACIAL, FERROVIÁRIA, GRÁFICA, FÁBRICAS DE FRIO, AUTOMÓVEL, VEÍCULOS INDUSTRIAIS, FUSOS PARA APLICAÇÕES DE ENGENHARIA MECÂNICA, GERADORES ELÉCTRICOS veios de transmissão, veios de motores eléctricos, veios de turbinas a gás, veios ferroviários, veios de máquinas-ferramentas, componentes de trens de aterragem Máquina ideal para sectores muito exigentes - Vasta gama de configurações da cabeça de roda - Diferentes modelos com mesa móvel ou cabeça de roda móvel - Proteção parcial ou total oPÇÃO DE CAMA COM + ESPAÇO PARA PERMITIR COMPONENTES DE OSCILAÇÃO DE GRANDE DIÂMETRO
