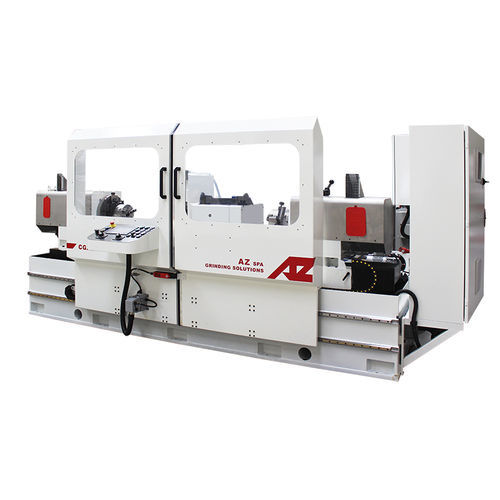

Retífica para virabrequins CGX270-360

para peças a usinarpara fuso de esferasCNC

A máquina foi concebida com uma base monolítica de aço preenchida com material compósito, concebida para obter o melhor resultado entre as deformações estruturais e o amortecimento das vibrações. A máquina tem a seguinte configuração axial: a cabeça de retificação desliza ao longo dos eixos X e Z através de sistemas de esferas recirculantes, o movimento é efectuado por um sistema de fuso de esferas e um motor. A peça é fixada entre o cabeçote e o cabeçote móvel, o cabeçote móvel desloca-se manualmente ao longo da mesa através de guias lineares com rolos recirculantes. Esta configuração da máquina permite reduzir significativamente o seu espaço total em comparação com as soluções de mesas móveis. A máquina está equipada com uma estação de dressagem de diamantes de ponto fixo situada na parte de trás do cabeçote. A máquina está equipada com um sistema de controlo CNC com estas caraterísticas: Retificação por imersão, com capacidade integrada de maquinação de faces Retificação transversal Programa de tratamento (raio da face, chanfro e conicidade) Correção da conicidade da peça no ciclo transversal Módulo de assistência remota integrado Centros de altura [mm] 270-270-360 Deslocação sobre a mesa [mm] 540-540-720 Distância máxima entre centros [mm] 800-1980-3600 Diâmetro máximo da mó [mm] 710-710-915 Peso máximo entre centros [kg] 600-800-1200
