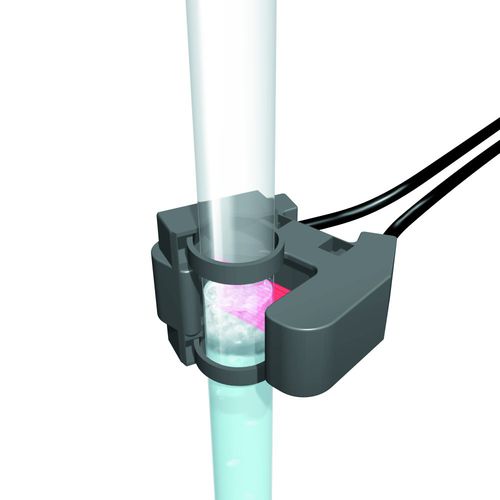

Chave de nível optoeletrônica HPF-T03 series

para líquidos

As unidades de fibra HPF-T032(E) e HPF-T034(E) apresentam um design à prova de falhas, utilizando um feixe de luz do tipo matriz. Esta deteção à prova de falhas está disponível através da utilização de dois métodos de deteção diferentes para os limites superior e inferior do nível de líquido num tanque. Descrição Ao contrário de todos os modelos concorrentes conhecidos, a disposição emissor/recetor do HPF-T032(E) & HPF-T034(E) requer uma refração do feixe de 1,33 a 1,7 para que a luz seja transmitida. Isto evita qualquer tipo de deteção falsa devido a depósitos no interior da tubagem química. A disposição das fibras em matriz proporciona um nível de sinal de contraste muito mais elevado e a capacidade de não ser afetado por bolhas tão pequenas como 3 mm. O invólucro é fabricado em plástico Ultem(r) da GE, que é altamente resistente à maioria dos solventes orgânicos e pode ser exposto a temperaturas elevadas. O HPF-T032(E) pode ser utilizado com tubos de 3 a 13 mm. O HPF-T034(E) trata de qualquer tubo de tamanho superior, de 8 a 19 mm. Cada sensor é fornecido com um cortador de fibras e material de montagem. Dependendo do modelo selecionado, o material PFA ou Polietileno protege o cabo de fibra de 5 metros contra ataques químicos. Caraterísticas * Um conjunto de 16 eixos ópticos elimina os efeitos de bolhas de ar e gotículas de água * Fibra revestida a PFA ou polietileno * Adapta-se a uma vasta gama de diâmetros de tubos * A localização dos eixos ópticos está claramente assinalada * O diâmetro do cabo do HPF-T032(E) e do HPF-T034(E) é de 2,3 mm
