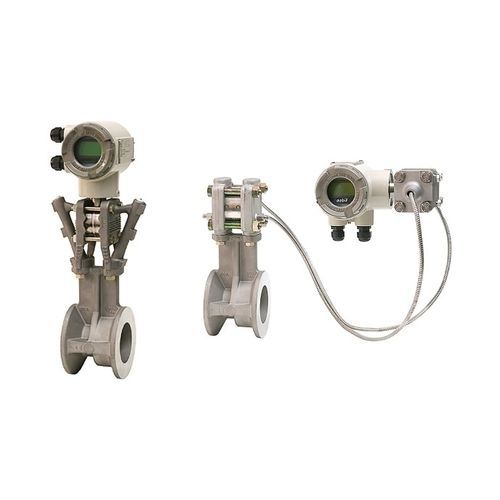

Medidor de vazão tipo vórtex MVC3 series

diferencialde massapara vapor

STEAMcube é um medidor de caudal para fins especiais, desenvolvido para a medição de vapor saturado. Tem uma função de compensação de pressão incorporada e é capaz de medir com precisão o caudal de massa, mesmo quando há flutuações de pressão. O comprimento necessário da tubagem recta a montante é extremamente curto, pelo que este caudalímetro pode ser instalado em locais onde anteriormente era impossível colocar um caudalímetro. O seu pequeno tamanho também facilita uma concepção mais compacta do equipamento global. Manipula alterações nas condições de vapor durante a medição do caudal de massa. Comprimento de tubo recto curto a montante é ideal para todos os tipos de esquemas de tubagem Lida com baixos caudais sem interrupção na produção. A baixa perda de pressão e a alta cobertura de alcance derrubam os limites convencionais de caudalímetros de tipo diferencial. Saída simultânea analógica e de pulso Sensores duplos Os sensores utilizados no STEAMcube medem simultaneamente a pressão diferencial e estática, permitindo o cálculo bem sucedido do caudal de saída de massa. O sensor estático compensa as alterações na densidade, o que é importante na medição do caudal de vapor; e o STEAMcube tem uma tabela interna de vapor para o cálculo da temperatura do vapor a partir de um valor de pressão estática a uma pressão de vapor saturada. Uma vez que os sensores duplos são mais reactivos do que o método de compensação de temperatura normalmente utilizado em caudalímetros de vórtice, e porque respondem a flutuações de pressão causadas pela abertura/fechamento do purgador, proporcionam uma saída mais precisa. Estrutura auto selada a água Mesmo um transmissor robusto torna-se quente se fizer contacto directo com o vapor. Na estrutura auto selada com água, o vapor drenado protege o transmissor (diafragma).
