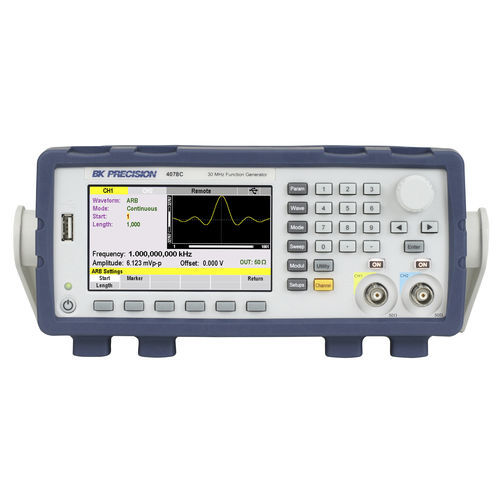

Gerador de sinal 4078C

de forma de onda arbitráriade impulsospor USB

Os geradores de forma de onda arbitrária/funcional da série 4078C são geradores de forma de onda arbitrária de canal duplo versáteis e de alto desempenho, compostos por um modelo de 30 MHz e 50 MHz. Fornecem tensões de saída variáveis de 0 a 10 Vp-p em 50 ohms ou até 20 Vp-p num circuito aberto, e um desvio DC para polarizar o sinal de saída num nível desejado. Com uma taxa de amostragem até 250 MSa/s e uma resolução de amplitude de 16 bits, estes instrumentos produzem formas de onda de alta fidelidade sem saltar pontos. Gera facilmente formas de onda arbitrárias de até 4 milhões de pontos a partir do painel frontal, utilizando a ferramenta de edição incorporada. As caraterísticas adicionais incluem modulação AM, FM e FSK, capacidades de varrimento de frequência e geração de impulsos de borda variável. Taxa de amostragem de até 250 MSa/s Comprimento da forma de onda até 4 Mpts/ch Varrimento linear e logarítmico As técnicas de modulação incluem: AM, FM, PM, BPSK e FSK Modos contínuo, disparado, burst e gate Disparo interno/externo e marcadores programáveis Deslocamento DC variável ± 5 V Jitter baixo < 25 ps 4.lCD de 3 polegadas e memória interna para armazenar/recuperar as configurações do instrumento Interfaces USB (compatível com USBTMC) e LAN padrão Proteção contra sobrecarga das saídas marcas de certificação cTUVus em conformidade com as normas de segurança CSA e UL
