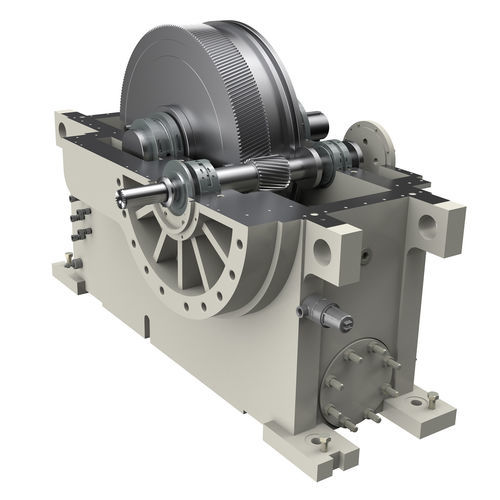

Redutor de engrenagens helicoidais

de precisãode alto desempenhode alta velocidade

Visão geral
As soluções de caixas de engrenagens integradas da Lufkin Gears são redutores projetados sob medida para alto desempenho, resistência e confiabilidade a longo prazo. Cada unidade é entregue com suporte de engenharia completo para atender a necessidades complexas de projeto e integração. Essas caixas suportam carcaças de impulsor pesadas enquanto minimizam vibrações e podem ser projetadas para atender a API 613 e API 617 e opções ATEX quando necessário.

Benefícios

• Mais de 100 anos de expertise em engenharia, inovação, suporte de campo e soluções personalizadas globalmente
• Soluções ultracompactas de alta rigidez, com redução de peso e características de ruído e vibração muito baixas
• Opções de personalização que permitem alto grau de flexibilidade para integração em configurações complexas de linha de eixo

Características

• Colares integrais ou montados por interferência capazes de suportar velocidades de deslizamento muito altas enquanto suportam forças externas do processo
• Eixos de pinhão podem ser fornecidos com dentes Hirth; opções de bomba de alimentação de óleo acionada por eixo para garantir lubrificação em todas as condições operacionais
• Validação de projeto e desempenho por meio de rotodinâmica (incluindo acoplamento entre impulsors), análise por elementos finitos (modes da carcaça) e testes de funcionamento específicos

Aplicações

• Compressão de ar e outros gases com motores elétricos ou acionamentos por turbina; adequado para recuperação de energia com turboexpansores acionando geradores
• Velocidades do pinhão até 50.000 rpm; transmissão de potência até 25 MW; relações de engrenagem até 15:1
• Aplicável nas indústrias químicas e de petróleo & gás, incluindo compressão de gás, separação de ar, geração de energia e captura de carbono

Dentes e colar de empuxo
A engrenagem é tipicamente helicoidal simples para melhor controlo da folga axial, com opções helicoidais duplas quando apropriado. Os projetos helicoidais simples usam colares de empuxo integrais ou montados por interferência para eliminar mancais de empuxo redundantes em pinhões de alta velocidade. Os dentes são retificados com precisão e podem ser modificados para corrigir incompatibilidades de contato por torção e flexão. As opções de tratamento térmico incluem cementação, nitretação ou têmpera conforme necessário.

Carcaça
As carcaças são projetadas sob medida e validadas por análise por elementos finitos para atender aos requisitos de montagem e carga de equipamentos turbo. As tampas podem ser projetadas para desmontagem sem remover a carcaça do impulsor. Os mancais podem ser internamente restritos para que os elementos de engrenagem permaneçam localizados se a tampa for removida. As carcaças são fabricadas em chapa de aço pesada para rigidez e longa vida útil. Soluções de montagem de bomba de óleo estão disponíveis acionadas por eixo ou montadas deslocadas na carcaça.

Mancais
Diversas opções de projeto de mancais estão disponíveis para atender às necessidades da aplicação, incluindo mancais de luva, mancais de empuxo com superfície cônica, mancais tilting-pad para mancal, mancais de empuxo tilting-pad e mancais integrados com amortecedor squeeze-film.

Estabilidade
As unidades são projetadas para estabilidade ajustando os pinhões para operar fora de velocidades críticas. O trabalho de projeto inclui estabelecer requisitos de massa/inércia de impulsors e selos e dados de acoplamento entre impulsors para garantir operação sem problemas. Análises não amortecidas, amortecidas e de estabilidade podem ser fornecidas de acordo com API 613 e API 617.

Monitorização de condição
Soluções de monitorização de condição como Bently Nevada (ou equivalente) podem ser fornecidas em todos os eixos para monitorar vibração radial e axial e ângulo de fase. Captadores magnéticos de velocidade podem ser montados para detectar dentes de engrenagem ou uma engrenagem com uma contagem específica de dentes. RTDs simplex e duplex embutidos ou termopares são usados para monitoramento de temperatura dos mancais.

Especificações técnicas

• Modelo / denominação: Integrally Geared Solutions
• Velocidade do pinhão: até 50.000 rpm
• Transmissão de potência: até 25 MW
• Relação máxima: até 15:1
• Normas: projeto disponível para atender API 613, API 617; opções ATEX disponíveis
• Tipos de engrenagem: helicoidal simples (típico) ou helicoidal dupla
• Colar de empuxo: integral ou montado por interferência
• Materiais & tratamentos: cementação, nitretação, têmpera conforme necessário
• Opções de mancais: luva, empuxo com superfície cônica, tilt-pad mancal, tilt-pad empuxo, squeeze-film damper integrado
• Validação & análise: rotodinâmica, FEA (modes da carcaça), testes de funcionamento; análises de estabilidade não amortecidas/amortecidas disponíveis
• Monitorização de condição: sondas de vibração, deteção de fase, captadores magnéticos de velocidade, RTD/termopares para temperatura dos mancais
