Câmara climática IPX series

para iluminaçãode impermeabilização de salpicos de águapara chuva

Visão geral
Câmara de ensaio estanque em aço inoxidável projetada para executar ensaios de entrada de água no intervalo IPX1–IPX6. Sistema com controlo de caudal ajustável, recirculação de água em circuito fechado e prato giratório integrado para montagem das amostras.

Descrição geral

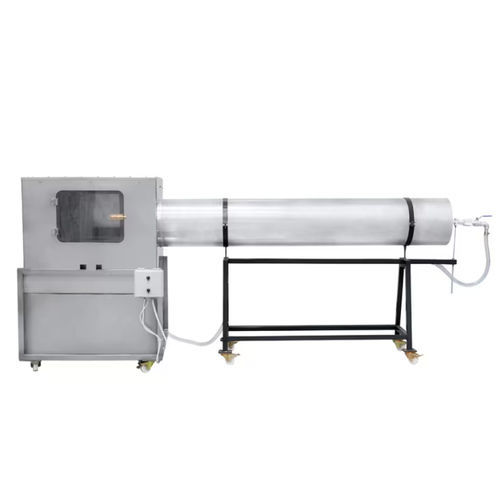

O sistema é constituído por duas unidades principais: a câmara de ensaio com reservatório estanque e o conjunto do tubo de afastamento. O diâmetro do prato é definido conforme especificação do cliente (Ø350–Ø500 mm). A câmara inclui iluminação interior e cobertura em plexiglass para observação. O tubo de afastamento é, nominalmente, Ø400 mm e 2,5 m de comprimento; a altura ajusta-se com uma manivela. Os acessórios de ensaio trocam-se manualmente conforme o ensaio IPX necessário. O conjunto move-se e tranca-se com pequeno esforço.

Especificações técnicas (detalhadas)

• Dimensões da câmara: 1000 × 1000 × 1500 mm (L × C × A)
• Dimensões do conjunto do tubo: 580 × 2500 × 1340 mm (L × C × A)
• Tubo de afastamento nominal: Ø400 mm, comprimento 2.5 m
• Diâmetro do prato: Ø350–Ø500 mm (definido pelo cliente)
• Redutor/motor: 400 V / 0.18 kW / 24 rpm
• Bomba: 220 V / 1.1 kW / 0–120 L/min
• Ligação elétrica: 380 V / 1.3 kW (220 V opcional)
• Controlo do caudal: caudalímetro e válvula manual; recirculação em circuito fechado
• Observação: iluminação interior e cobertura em plexiglass

Condições de ensaio IPX1

• Água: água doce ou água pura
• Duração: 10 minutos
• Caudal: 0.25 L/min (monitorizado por caudalímetro e ajustado por válvula)
• Velocidade de rotação: 1 rpm
• Pressão & temperatura: pressão atmosférica / temperatura ambiente
• Distância: mínimo 200 mm entre a caixa de gotejamento e a amostra

Condições de ensaio IPX2

• Água: água doce ou água pura
• Duração: 10 minutos (4 × 2.5 min)
• Caudal: 0.75 L/min (monitorizado e ajustado)
• Inclinação/rotação: inclinação fixa a 15°, sem rotação
• Pressão & temperatura: pressão atmosférica / temperatura ambiente
• Distância: mínimo 200 mm entre a caixa de gotejamento e a amostra

Condições de ensaio IPX3

• Água: água doce ou água pura
• Duração: 5 minutos
• Caudal: 10 L/min ±5% (caudal instantâneo monitorizado e ajustado)
• Velocidade de rotação: 10 rpm (opcional)
• Ângulo de rotação do tubo: ±60° (120° total)
• Pressão & temperatura: pressão atmosférica / temperatura ambiente
• Distância: aprox. 300 mm entre o tubo oscilante e a amostra

Condições de ensaio IPX4

• Água: água doce ou água pura
• Duração: 10 minutos
• Caudal: 10 L/min ±5% (caudal instantâneo monitorizado e ajustado)
• Velocidade de rotação: 10 rpm (opcional)
• Ângulo de rotação do tubo: ±120° (240° total)
• Pressão & temperatura: pressão atmosférica / temperatura ambiente
• Distância: aprox. 300 mm entre o tubo oscilante e a amostra

Condições de ensaio IPX5

• Água: água doce ou água pura
• Duração: 3 minutos
• Caudal: 12.5 L/min ±5% (caudal instantâneo monitorizado e ajustado)
• Velocidade de rotação: 20 rpm
• Pressão & temperatura: pressão atmosférica / temperatura ambiente
• Distância: bocal à amostra entre 2.5 m e 3 m

Condições de ensaio IPX6

• Água: água doce ou água pura
• Duração: 3 minutos
• Caudal: 100 L/min ±5% (caudal instantâneo monitorizado e ajustado)
• Velocidade de rotação: 20 rpm
• Pressão & temperatura: pressão atmosférica / temperatura ambiente
• Distância: bocal à amostra entre 2.5 m e 3 m

Critérios de avaliação

• Após secagem, inspecionar o interior quanto a presença de água ou humidade
• Não deve haver água no interior do dispositivo testado
• Os componentes eletrónicos devem permanecer totalmente funcionais
• Não devem existir deformações físicas atribuíveis à pressão

Principais características / Destaques técnicos

• Intervalo de ensaio: IPX1 a IPX6
• Reservatório estanque em aço inox com prato giratório integrado
• Prato ajustável Ø350–Ø500 mm
• Tubo de afastamento Ø400 mm, comprimento nominal 2.5 m
• Recirculação em circuito fechado, caudalímetro e válvula manual para controlo preciso do caudal
• Iluminação interior e tampa em plexiglass para inspeção visual
