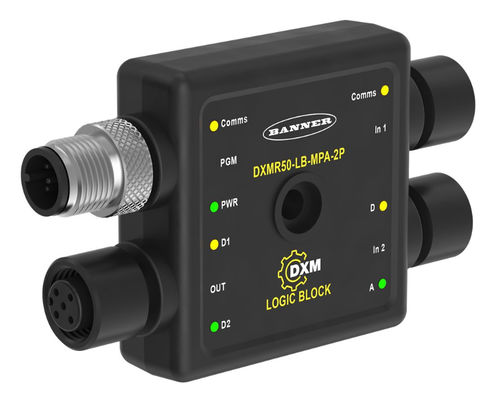

E/S analógica DXMR50

digitalMODBUSRS-485

Visão geral
Leve a lógica para fora do quadro e para o campo com dispositivos compactos e selados que transformam sinais discretos, analógicos e Modbus em controle configurável. Os DXMR50 Logic Blocks fornecem E/S remotas com controle incorporado—sem necessidade de PLC, trilho DIN ou fiação de painel.

Principais características

• Execute funções lógicas e aritméticas (AND, OR, contagem, retardo na ligação, escalonamento, cálculos, limites) sem PLC
• Software de configuração gratuito para configuração fácil—não é necessário conhecimento de programação (Logic Block Configuration Software da Banner)
• Nove variantes de modelo que combinam E/S discretas, analógicas (selecionável 0–10 V ou 4–20 mA) e Modbus para atender a diversos requisitos de I/O
• Gabinete compacto e selado IP67/IP68 para instalação em campo—não requer gabinete, trilho DIN ou fiação de painel
• LEDs a bordo em ambos os lados para diagnóstico rápido; pode ser montado em qualquer orientação
• Suporta Modbus RTU (RS-485), sensores analógicos e sinais discretos PNP para integração flexível

Notas de aplicação comuns

• Use os DXMR50 Logic Blocks para implementar controle local (por ex., alarmes por limite, sequenciamento simples, contagem e agregação) na máquina ou junto ao sensor
• Simplifique instalações de retrofit ou controle distribuído movendo a lógica para o campo e evitando recabeamento do gabinete e expansão de I/O do PLC
• Combine dispositivos Modbus e sensores analógicos/discretos em um único módulo lógico compacto para indicação de nível de tanque, detecção de atolamentos, sinalização de motor/drive e saídas de status locais

Resumo da família de modelos
A família DXMR50 está disponível em nove configurações derivadas de três tipos de entrada × três tipos de saída. Os tipos de entrada incluem combinações de portas Modbus, analógico (0–10 V ou 4–20 mA) e entradas discretas PNP. As opções de saída por modelo incluem duas saídas discretas PNP, uma saída analógica 4–20 mA + uma saída PNP, ou uma saída analógica 0–10 V + uma saída PNP.

Configuração e implantação

• Configure a lógica usando o software de configuração gratuito da Banner (não é necessário PLC)
• Instale diretamente na máquina ou próximo aos sensores—o gabinete selado elimina a necessidade de gabinete ou fiação de painel
• As LEDs a bordo aceleram a solução de problemas e a comissionamento

Características / especificações técnicas

• Nome da série: DXMR50 Logic Blocks
• Tipos de entrada: Modbus RTU (RS-485), analógico (selecionável 0–10 V ou 4–20 mA), discreto PNP
• Opções de saída: duas saídas discretas PNP; ou saída analógica 4–20 mA + PNP discreto; ou saída analógica 0–10 V + PNP discreto
• Número de variantes de produto: 9 (3 configurações de entrada × 3 configurações de saída)
• Proteção de entrada: IP67 / IP68 (gabinete selável para campo)
• Montagem: montável em campo, instalável em qualquer sentido; não requer trilho DIN ou painel
• Diagnóstico local: LEDs em ambos os lados que mostram o estado de E/S e alimentação
• Configuração: software de configuração para PC gratuito (Logic Block Configuration Software)
• Aplicações típicas: controle local sem PLC, indicação de nível de tanque, detecção de atolamentos, indicação de estado da máquina, sequenciamento e contagem simples
