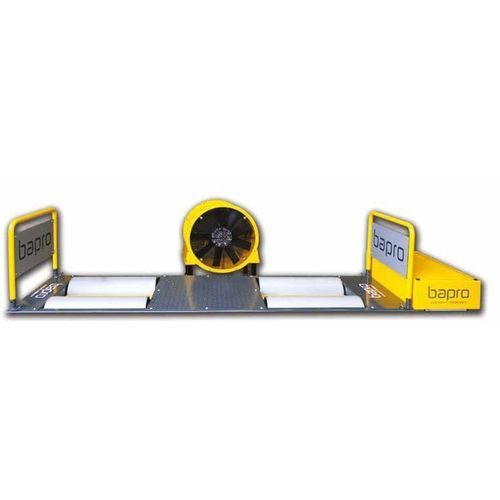

Dinamômetro mecânico 2WD - BPA-2R S

para motor monofásico

Descrição
A série S é um banco de rolos concebido para oficinas de automóveis e pistas de ensaio. Apresenta rolos moleteados (acabamento CNC) que garantem elevada tração e medições precisas. O modelo BPA-2R S é configuração 2WD, expansível para 4WD, e é utilizado por fabricantes de veículos elétricos.

Características mecânicas:

• Diâmetro dos rolos: 240 mm
• Largura dos rolos: 660 mm
• Grau de balanceamento: G 2.5
• Todos os mecanismos alinhados a laser
• Dimensões gerais (mecânicas): 1132 x 3130 x 360 mm
• Peso máximo por eixo: 2.000 kg

Desempenho:

• Velocidade máxima: 250 km/h
• Potência máxima mensurável: 400 HP

Alimentação elétrica:

• Tensão (Dyno): monofásica 230 VAC
• Tensão (ventilador): 3/N/PE 400 VAC
• Frequência: 50 Hz
• Fusíveis: 16 A
• Ar comprimido: 6 bar

Vantagens:

• Redução do tempo de reparação através de diagnóstico preciso
• Uso eficaz dos instrumentos já existentes na oficina (ferramentas de diagnóstico, analisador de gases)
• Evita riscos associados a testes em estrada (trânsito, acidentes, multas)
• Resultados certificáveis para verificação de desempenho
• Melhora das vendas de acessórios por verificação de resultados (escapes, ECU, etc.)
• Suporte à venda de veículos usados através da certificação do estado do motor
• Inspeção do veículo antes de transações de usados
• Disponível para aluguer para testes e verificações técnicas

Programa de medição:

• Verificação da transmissão (escorregamento da embraiagem)
• Teste de potência por passos
• Power sweep
• Verificação do sistema de arrefecimento (radiador, sensor da ventoinha, válvula termostática)
• Diagnóstico por analisador de gases sob carga
• Ensaio do veículo a velocidade constante
• Ensaio do veículo a força constante
• Ensaio do veículo a carga constante
• Simulação de estrada (inclinação, resistência ao avanço, peso)
• Teste do veículo a regime constante
• Ensaios de durabilidade
• Mapeamento do motor em todos os regimes
• Diagnóstico por scantool durante simulação de estrada

Características padrão

• Travão por correntes de Foucault, 4 rolos moleteados por toda a largura (CNC)
• Elevador pneumático do veículo com bloqueio integrado dos rolos
• Software de gestão totalmente funcional

Opções

• Sistema de ventilação duplo sobre rodas — 6 kW, caudal 44.000 m3/h
• Sistema de ventilação simples sobre rodas — 3 kW, caudal 22.000 m3/h
• Kit Lambda: sonda wideband 5 fios e controlador
• Entrada de pressão de turbo 0 ÷ 2,5 bar (±0,035) — requer caixa sensor meteo externa
• Entrada lambda para sonda externa (requer caixa meteo)
• Rampas de carga em alumínio de grande largura (instalação em solo)
• Carro para PC robusto e móvel
• Controlo proporcional da velocidade da ventilação
• Comando remoto por infravermelhos desde a cabine
• Coberturas para rolos
• PC e monitor
• Equipamento de segurança: barreiras laterais, cintas de ancoragem, protetores auriculares
• Leitura de parâmetros OBDII e eliminação de DTC sem hardware adicional

Tabela comparativa (excerto)
Velocidade máxima: BPA-2R HP = 360 km/h | BPA-4R HP = 360 km/h | BPT-2R = 200 km/h | BPA-2R S = 250 km/h | BPA-4R S = 250 km/h
Potência máxima mensurável: BPA-2R S = 400 HP
Diâmetro rolos: BPA-2R S = 240 mm | Largura rolos: BPA-2R S = 660 mm
Grau de balanceamento: todos modelos = G 2.5
Inércia base equivalente (BPA-2R S): 240 Kg
Dimensões (BPA-2R S): 3070×870×310 mm — Altura plataforma: 360 mm — Peso: 2000 kg — Tensão: 220 V 50 Hz 1/N/PE

Especificações técnicas

• Modelo: BPA-2R S
• Diâmetro rolos: 240 mm
• Largura rolos: 660 mm
• Grau de balanceamento: G 2.5
• Potência máxima mensurável: 400 HP
• Velocidade máxima: 250 km/h
• Peso máximo por eixo: 2.000 kg
• Dimensões (mecânicas): 1132 x 3130 x 360 mm
• Dimensões (tabela comparativa): 3070×870×310 mm
• Altura plataforma: 360 mm
• Peso instalado: 2000 kg
• Alimentação (Dyno): 230 VAC monofásico
• Alimentação (Ventilador): 3/N/PE 400 VAC
• Frequência: 50 Hz
• Fusíveis: 16 A
• Ar comprimido requerido: 6 bar
