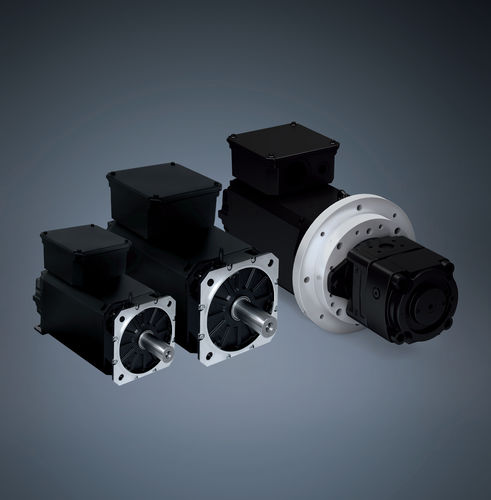

Servomotor trifásico DS2 series

400 Vde ímãs permanentesIP54

O nome do motor para motores síncronos na Baumüller é DS. "DS" refere-se ao alemão para motores síncronos de corrente trifásica ("Drehstrom-Synchronmotor"). Princípio funcional de um motor síncrono de corrente trifásica Este é um motor síncrono permanentemente excitado, pois os ímãs colados no rotor geram um campo magnético permanente (pólos norte e sul). Se a corrente é aplicada aos enrolamentos U, V e W no suporte (também chamado de caixa), esta corrente gera um campo magnético ao redor dos enrolamentos. Este campo magnético e o campo magnético permanente no rotor causam uma atração imediata entre os pólos norte e sul e uma repulsão de pólos semelhantes. Isto, por sua vez, provoca o movimento de rotação do motor. Como resultado desta estrutura do motor, a frequência de rotação do campo da carcaça e do rotor permanece sempre a mesma. Isto é, portanto, referido como uma frequência de campo de rotação síncrona e o motor é, portanto, chamado de motor síncrono. Em contraste, a frequência da carcaça e do rotor de um motor assíncrono nunca deve ser idêntica. Isto é, portanto, referido como uma frequência de campo de rotação assíncrona e o motor é, portanto, chamado de motor assíncrono. Animação de um motor síncrono A animação mostra um sistema de enrolamento trifásico. Para maior clareza, o esboço mostra um simples íman permanente em vez de um rotor. Assim que a corrente flui para os enrolamentos, um campo magnético rotativo é gerado na caixa do motor, como descrito acima. Este também flui através dos ímãs permanentes do rotor, causando assim um torque. O rotor executa um movimento de rotação e segue a rotação do campo magnético.
