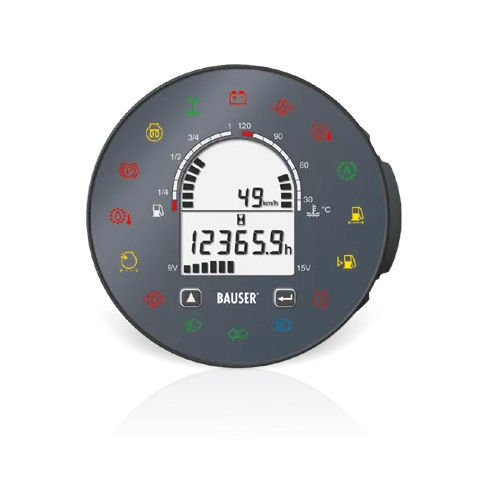

Amplo arco semicircular e ecrã LCD retangular com um máximo de 16 LEDs, bem como, opcionalmente, 2 botões numa caixa de 100 mm de recorte normalizado. Fixação com uma braçadeira metálica e duas porcas serrilhadas.
Os 21 segmentos como um ecrã completo ou dividido em 2 metades de gráfico de barras, bem como a indicação de 6 dígitos de 7 segmentos para valores adicionais, oferecem uma variedade de possibilidades de visualização.
exemplo de aplicação: é possível indicar o nível de combustível e a temperatura separadamente e, logo abaixo no ecrã, pode encontrar as horas de funcionamento, os valores de serviço ou, acima, o gráfico de barras adicional que indica a tensão da bateria.
Caixa:
Material: plástico PC-ABS, cor preta Lado frontal: folha de poliéster resistente a químicos e UV Área de visualização: vidro de policarbonato com baixa reflexão
LCD:
2x 10 segmentos de gráfico de barras para a temperatura e o nível de combustível 1x 12 segmentos de gráfico de barras para a tensão
6x 7 segmentos de indicação para as seguintes funções: 1. Horas de serviço (máximo 9999 h),
2. Horas de funcionamento (máximo 99999,9 h), 3. Velocidade (km/h) / (mph), 4. Distância (km) / (milhas),
5. Rotações por minuto (rpm), 6. Temperatura (° C) / (° F), 7. Códigos de erro
indicação de 4x7 segmentos para o relógio
Retroiluminação: standard: verde-amarelo
Indicação por LED:
Máximo de 16 LEDs, atribuição configurável
Entradas:
Máximo de 16 entradas digitais - polaridade selecionável, 2x entrada de contagem, 3x resistência
Tensão de alimentação:
8...36 VDC
Consumo de corrente:
Máximo 350 mA @ 12 VDC
Temperatura ambiente:
-40° C...+85° C
Armazenamento:
-40° C...+85° C
Ligação eléctrica:
Tyco super seal, 26 pólos
Fixação:
Grampos metálicos com 2 parafusos
Classe de proteção:
IP67 à frente, IP40 atrás (IP65 opcional)
Resistência à vibração:
EN 60068-2-64, SAE J1378
Resistência ao choque:
---
