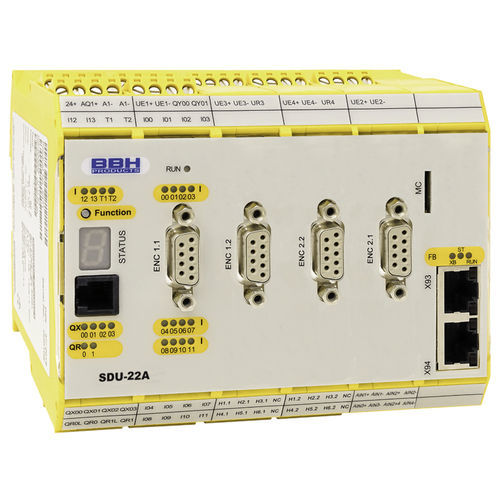

Módulo E/S digital SDU-22A series

analógicoEtherCATTTL

Módulo escravo FSoE com opção analógica para deteção segura de velocidade e posição de até 2 eixos, para avaliação posterior num módulo mestre FSoE 14 entradas digitais seguras 4 saídas seguras de semicondutores com comutação pp - comutáveis para 2 saídas seguras pn 8 interfaces de codificador (SSI, SINCOS, TTL, sensor de proximidade HTL; 2. A interface de codificador também suporta HTL com 200 kHz, SinCos HighResolution e resolver) 2 entradas analógicas seguras (entradas de corrente) 2 saídas de relé 2 saídas de impulsos (relógio) 2 saídas auxiliares Controlo de segurança adequado até PL e de acordo com EN ISO 13849-1 e IEC 61508 / SIL 3 Ranhura para cartão de memória para programa de segurança Características do módulo Montagem descentralizada de eixos seguros para o ambiente EtherCAT Deteção segura de velocidade e posição de até dois eixos Tempo de resposta rápido com Fast Channel Task integrado com tempo de processamento garantido de 2 ms Funções de segurança completas relacionadas com a velocidade e a posição para a monitorização do acionamento IEC 61800-5-2 integradas no firmware Monitorização da velocidade Monitorização de RPM Monitorização de paragem Monitorização do sentido de rotação Dimensão incremental segura Monitorização da paragem de emergência Monitorização da posição Monitorização da gama de posições Monitorização da gama de tendências Monitorização da posição alvo Saídas de impulsos para deteção de curto-circuito cruzado de sinais de entrada digitais Monitorização de contactos externos dos aparelhos de distribuição ligados (UME) Saídas de relé monitorizadas para funções relevantes para a segurança Saídas semicondutoras seguras comutáveis pn-, pp-switching para funções relevantes para a segurança Parametrização orientada para o plano de funções Gestão de parâmetros para módulos de expansão no aparelho básico
