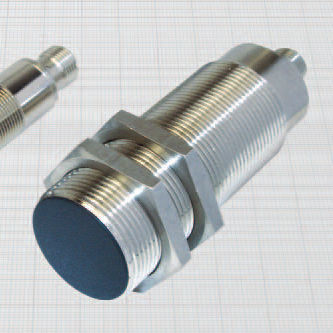

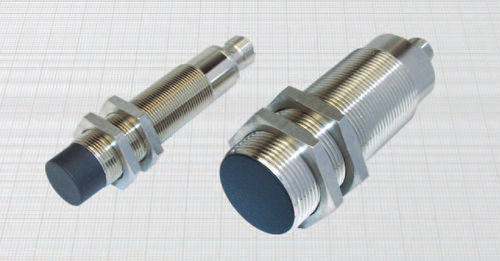

Sensor de proximidade indutivo DCL18/4309A

eletromagnéticocilíndricoM30

- SAÍDA ANALÓGICA LINEAR 4 ÷ 20 mA - Certificado ATEX II 1GD para zona 0;20 - Conector de saída Caraterísticas gerais: Estes sensores de proximidade indutivos fornecem uma corrente de saída inversa ou diretamente proporcional à distância entre a face de deteção e o alvo metálico. A corrente de saída depende depende também do material do alvo. Assim, os sensores de proximidade, para além de determinarem a distância, as deslocações, as vibrações e as distorções, podem ser utilizados para reconhecer a composição do metal e das ligas. Recomenda-se a utilização de conectores com certificação ATEX do tipo C8B/002...A ou C10/002...A. Utilização do sensor: A corrente que flui através da carga RL, gera uma variação na tensão através da para um valor adequado de RL, é possível obter variações de tensão de um a 20 V, como se pode ver nas tabelas. Dados técnicos: - Tensão de alimentação: 15 ÷ 30 Vdc - Ondulação máxima: 20% - Faixa de corrente de saída: 4 ÷ 20 mA - Faixa de temperatura: - 10° ÷ + 60°C - Máximo desvio térmico: < 10% - Marcação: II 1D Ex iaD 20 T80° C II 1G Ex ia IIC T6 - Certificado IMQ 08 ATEX 010 - Protegido contra curto-circuito e sobrecarga - Protegido contra qualquer ligação incorrecta - Compatibilidade electromagnética (EMC) de acordo com a norma EN60947-5-2 - De acordo com: EN60947-5-7/EN60079-0/EN60079-11/EN60079-26 - Resistência a choques e vibrações de acordo com IEN60068-2-27/EN60068-2-6 Parâmetros de segurança: - Vi max: 30 V - Ii máx: 100 mA - Ci max: 5 nF - Li máx: 750 μH - Pi máx: 660 mW Estes sensores devem ser utilizados em conjunto com aparelhos associados (ver secção E) Utilização em zonas perigosas de acordo com o manual de instruções
