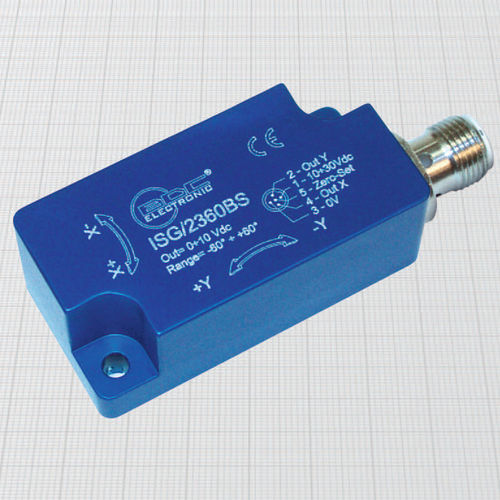

Sensor de inclinação de 2 eixos ISG series

analógicorobustoaplicações

sENSORES DE INCLINAÇÃO DE 2 EIXOS com saída de tensão analógica - Elevada estabilidade térmica - Caixa robusta em alumínio anodizado - Baixa potência - Insensível a choques e vibrações Caraterísticas gerais: Estes sensores fornecem dois sinais de tensão de saída proporcionais à inclinação dos eixos X e Y em relação ao eixo da Terra. Uma inclinação de 0° dá nas saídas 50 % do valor máximo da escala completa em relação ao negativo da fonte de alimentação. A caixa de alumínio anodizado torna este sensor extremamente robusto, imune aos Aos raios UV e adequado para aplicações no exterior, tais como seguidores solares e instalações náuticas náuticas. O sensor é insensível a choques e vibrações e a posição do zero absoluto absoluto é calibrado de fábrica ao nível do solo. Para uma ligação fiável, recomenda-se a utilização de conectores M12x1 com a blindagem do cabo ligada à porca (ver secção H do catálogo). Auto-aprendizagem da posição zero: Embora o sensor esteja calibrado de fábrica, a entrada "zero-teach" permite a compensação de tolerâncias de montagem até ± 10°. A auto-compensação é obtida através de a auto-compensação é obtida ligando a entrada "zero teach" ao negativo da alimentação eléctrica durante 2 e 10 segundos. O processo de compensação é indicado pelo LED amarelo. Quando quando a compensação estiver concluída (após cerca de 1 segundo), os LEDs amarelo e verde piscarão. Nesta fase, a ligação entre o telecomando zero e o negativo deve ser removida. Aplicações: - Seguidores solares - Controlo da inclinação em sistemas de elevação - Monitorização da inclinação de veículos - Sensor de feedback em sistemas de auto-nivelamento
