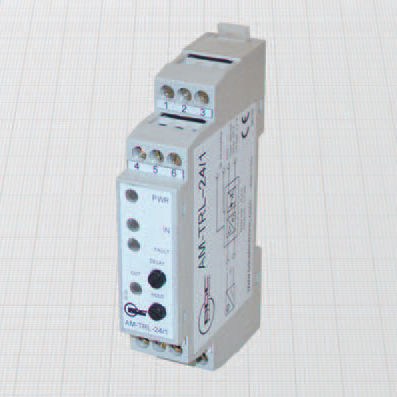

Amplificador de sinal AM-TRL series

de potênciade correntede tensão

- SAÍDA DE RELÉ - 1 canal temporizado Caraterísticas gerais: Estas unidades permitem amplificar os sinais dos sensores ou contactos NAMUR. O tempo de atraso e o tempo de retenção do sinal de entrada são ajustáveis através de potenciómetros no painel frontal. As saídas de relé têm contactos de comutação N.O.+N.C. isolados eletricamente entre si, da alimentação e de todas as entradas. Na versão de 24V é também possível configurar a OUT2 com a mesma função da OUT1 ou utilizá-la como como indicação remota de falha. Quando utilizado para sensores NAMUR, a indicação de falhas é visível com um LED vermelho no painel frontal para interrupções ou curtos-circuitos nas linhas de entrada. Os dip-switches de configuração são facilmente acessíveis removendo o painel frontal. Adequado para montagem em calha DIN. Dados técnicos: - Tensão de alimentação: ver referências para encomenda - Frequência da tensão de alimentação: DC ou 50 - 60 Hz - Consumo máximo de energia: ver referências para encomenda - De acordo com a norma EN60947-5-6 - Compatibilidade electromagnética (EMC) de acordo com a norma EN61000-6-2/-4 PARÂMETROS DE ENTRADA - Ponto de comutação para ON: ≥ 1,75 mA - Histerese do ponto de comutação: 0,2 mA - Limiares de deteção de avarias: deteção de circuito aberto quando I 7,45 mA (Ri<100ohm) SAÍDAS - Função de saída: NA + NF (SPDT) - Tensão máxima de contacto: 250 V - Corrente nominal: 5A - Impacto típico nos contactos N.O./N.C.: 1/5 msec - Isolamento da fonte de alimentação e das entradas: 2500 V - Gama de ajustes de temporização de atraso e retenção: 10 msec. ÷ 25,6 seg.
