Sensor de proximidade reed BMT series

eletromagnéticoretangularcircular

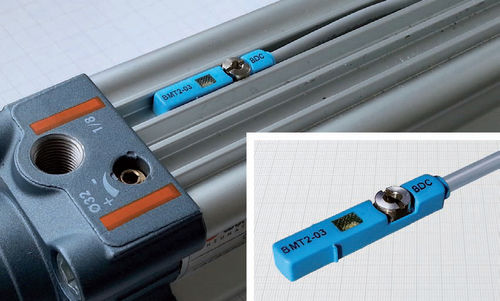

- Contacto REED 2 e 3 fios com LED - Para cilindros pneumáticos com ranhura em T - Fixação por encaixe - Saída de cabo e conetor M8 x 1 ou M12 x 1 Caraterísticas gerais: Este sensor detecta a posição do anel magnético no interior de um cilindro pneumático cilindro pneumático standard com ranhura em T. O sensor fica completamente encastrado e, por conseguinte, mecanicamente protegido mecanicamente. Um clipe para fixar o cabo no interior da ranhura é fornecido com o sensor. O contacto Reed permite a condução direta de cargas DC (PNP/NPN) e AC. Um LED amarelo amarelo indica o estado da saída. Disponível com saída de cabo, conetor M8x1 ou conetor M12x1. Dados técnicos: - Tensão de funcionamento: 10 ÷ 30 Vac/Vdc - Função de saída: normalmente aberta - Queda de tensão (Ud) Versões a 2 fios: com Ie = 10 mA ≤ 2,2 V com Ie = 160 mA ≤ 3 V - Resistência máxima de contacto (versões de 3 fios): 0,1 Ω - Tempo de funcionamento máx: 0,7 ms - Tempo de desativação máx: 0,4 ms - Indicação do estado da saída: LED amarelo - Secção transversal do condutor do cabo: 0,15 mm2 - Compatibilidade electromagnética (EMC) de acordo com a norma EN60947-5-2 Materiais: - Cabo: BMT... PVC CEI 20-22 II; 90°C; 300V BMT...F; BMT...N; BMT...H; BMT...R PUR VDE 0492/265 90°C - Sensor e clip de fixação: plástico - Porca rotativa e parafuso de fixação (*): latão niquelado (*) Parafuso de fixação em aço inoxidável disponível a pedido
