Sistema de identificação eletrônico por indução ERB 1 series

automático

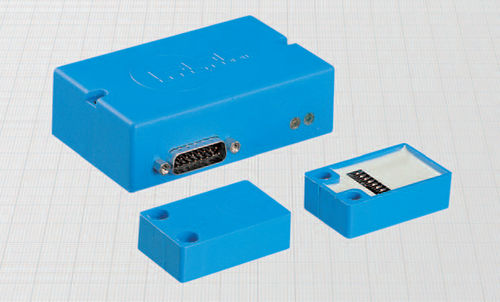

ERB 1 - Sistema de identificação por código fixo - Caraterísticas gerais: Este sistema permite atribuir um código de identificação às peças fixas ou móveis. O o suporte do código é o transmissor e funciona sem necessidade de alimentação eléctrica. A leitura do código a leitura do código é efectuada pela estação de leitura, que o disponibiliza na porta paralela, permitindo uma ligação fácil e económica a qualquer PLC. A palavra transmitida é de 8bit (para um total de 256 códigos) e a transmissão ocorre quando as duas partes se encostam. Este código é único e pode ser configurado utilizando e pode ser configurado usando os dip-switches na parte de trás do transmissor. Na porta paralela temos o código lido em código binário. A porta paralela mantém os dados de saída mesmo quando o emissor está desligado e só é apagada pelo envio de um sinal de reset ou pela deteção de outro emissor. Graças às saídas de coletor aberto, é possível ligar em paralelo diferentes estações de leitura, activando-as uma de cada vez com o sinal ABU (output enable). A estação de leitura é fornecida com o conetor fêmea tipo D de 15 pólos. Utilizado principalmente em: identificação de camiões, paletes, gavetas automáticas de armazém, etc. Dados técnicos: - Gama de temperaturas: - 20° ÷ + 70° C - Distância de deteção máx. 12 mm a 25° C - Distância de trabalho sugerida: 7,5 mm - Velocidade máxima durante a transmissão a 6 mm: 40 m/min - Desalinhamento máximo (posição de paragem): 9 mm - Desalinhamento máximo (na velocidade máxima): 6 mm - Direção de deslocamento: possível em todas as direcções - Formato da palavra: binário 8 bit - Proteção contra inversão de polaridade - Proteção contra o pico indutivo da carga - Proteção contra curto-circuito e sobrecarga - Compatibilidade electromagnética (EMC) de acordo com a norma EN61000-6-2/-4
