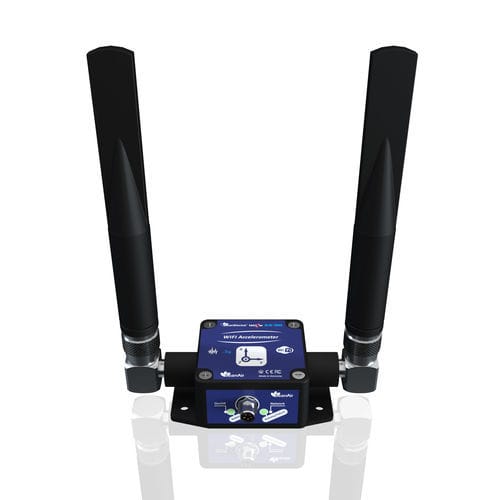

Acelerômetro triaxial BeanDevice® Wilow® AX-3D HG (High Gain Antenna)

MEMSsem fiocompacto

Descrição do produto:O BeanDevice® Wilow® AX-3D é um sensor de vibração Wi-Fi de ultra-baixa potência (ULP) de três eixos concebido para monitorização de alta precisão da aceleração, velocidade de pico de partículas (PPV) e amplitude em aplicações industriais e estruturais. Inclui um registador de dados integrado para um desempenho fiável em tempo real, um design robusto, opções de montagem versáteis (aparafusadas ou magnéticas) e configurações de antena flexíveis (Radome de baixo perfil incorporado ou de alto ganho). A capacidade de recolha de energia solar permite um funcionamento autónomo e sem manutenção em ambientes exigentes.Caraterísticas principais:Deteção de elevado desempenho: Mede a aceleração (±2g), PPV e amplitude com capacidade de medição dinâmica até 2 kHz através da tecnologia Wi-Fi para transmissão de dados em tempo real.Conectividade WiFi de potência ultra-baixa: Compatível com pontos de acesso WiFi padrão, alcance estendido até 200 metros (antena de alto ganho, linha de visão), eficiência de energia excecional para operação contínua.Suporte ao protocolo MQTT: Integração perfeita com ecossistemas IoT para uma comunicação de dados eficiente e de baixa latência.Design robusto e compacto: Classificação IP67/NEMA 6 à prova de água, caixa de alumínio leve (65 × 59 × 35 mm, 220 g - versão com antena radome).Consumo de energia ultra-baixo: 0.3 mA em modo de poupança de bateria, o registador de dados integrado suporta até 772.900 registos por canal de sensor (modo de transmissão).Preparado para recolha de energia (opção EHR): Compatibilidade direta com painéis solares (8-24 VDC) para implementações autónomas e sem manutenção.Opções de antena:Antena de radome: Ideal para aplicações com limitações de espaço.Antena de alto ganho: Optimizada para comunicações sem fios de longo alcance. O alcance sem fios pode ser expandido utilizando repetidores WiFi de terceiros.Ferramentas avançadas de análise de vibrações:Software de supervisão BeanScape® Wilow® Premium para redes de sensores sem fios (WSN) Beanair®.Monitorização em tempo real: Visualização de dados de vibração e velocidade.Ferramentas de análise abrangentes: FFT (Fast Fourier Transform), PPV e medições de velocidade.Relatórios automatizados: Resultados FFT com valores PPV e relatórios de análise de velocidade em conformidade com as normas DIN 4150-3.Alertas proactivos: Notificações automáticas de alarme por correio eletrónico quando os limites de disparo são excedidos.Opções de alimentação:Fonte de alimentação USB 5VDC: Compatível com qualquer banco de energia USB dedicado a IOT.Conectividade do painel solar: Conexão direta (opção EHR) para fonte de energia renovável.Bateria recarregável integrada: Bateria recarregável embutida de 900mAh para operação contínua.Aplicações:Monitoramento de vibrações no solo em canteiros de obrasMedições dinâmicas para material rodanteTeste e medição para material rodanteMonitoramento de saúde estrutural (SHM) para edifícios e infraestruturaAnálise de vibração para manutenção preditiva e diagnósticosEspecificações técnicas:Acelerômetro MEMS dedicado à vibração e monitoramento de PPVFaixa de medição: ± 2gTaxa de amostragem máxima: 2 KSPS por eixoDensidade de ruído muito baixa: 45 μg/√HzPadrão aberto, baixa potência e tecnologia WIFI fiável: IEEE 802.11 b/g/n (banda de frequência de 2,4Ghz)Alcance do rádio: Com antena de alto ganho: 100-200m (L.O.S.), 40-80m (N.L.O.S.); Com antena de radome integrada: 50-100m (L.O.S.), 20-50m (N.L.O.S.)Protocolo de troca de dados MQTTegistrador de dados integrado: até 772.900 registos por canal de sensorAlarmes automáticos por e-mail (BeanScape® Wilow® Premium e RA): Relatórios FFT e PPV em conformidade com a norma DIN4150-3 Visualização de dados em tempo real: Cálculos de forma de onda, FFT, velocidade de pico das partículas e amplitudeBateria recarregável integrada: 900mAhFonte de alimentação USB de 5 VCConectividade com painel solar: 8-24 VCC (opção EHR)OTA: Atualização de firmware sem fios através de WIFIItemperatura de funcionamento industrial: -40°C a +65°CImpermeável à água (IP67 | Nema 6) e caixa de alumínio robusta (CxLxA: 65x59x35mm, 220g)Especificações do acelerómetro:Acelerómetro de três eixos de alta precisão baseado na tecnologia MEMSFaixa de medição: ±2gSensibilidade: 660 mV/gNão linearidade típica: ±0.1% FS24-bit delta-sigma ADC com compensação de temperaturaResposta em frequência do sensor (-3 dB): DC a 800 HzTaxa de amostragem máxima: 2 kSPS por eixoDensidade espetral de ruído: 45 μg/√HzVariação do desvio do zero-g em relação ao RT sobre a temperatura: ±0,2 mg/°CVariação da sensibilidade em relação ao RT sobre a temperatura: ±0,01 %/°C (XY), ±0,02 %/°C (Z)Erro ratiométrico do desvio: 4mgErro Ratiométrico de Sensibilidade: ±1,25 % (X-Y), ±0,2 % (Z)Sensibilidade do Eixo Cruzado: 0,02%Sensor de temperatura a bordo: Gama -40°C a +65°C, exatidão ±1°Filtro de hardware anti-aliasing: Filtro Butterworth de 2ª ordemCalibrado de fábrica, definições de calibração guardadas na memória Flash do sensorEspecificações RF:Pilha de protocolos sem fios: IEEE 802.11 b/g/nTopologia de RSSF: Ponto-a-ponto / Estrela / Cluster-TreeMotor de criptografia: WPA2, WPS2Taxa de dados: UDP: 16 Mbps, TCP: 13 MbpsCaracterísticas da RF: ISM 2.4GHz, Diversidade de antenaPotência TX: 18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDMSensibilidade Rx: -95.7 dBm @1 DSSS, -74.0 dBm @54 OFDMAlcance máximo de rádio: Com Antena de Alto Ganho: 100-200m (L.O.S.), 40-80m (N.L.O.S.); Com Antena de Radome Integrada: 50-100m (L.O.S.), 20-50m (N.L.O.S.)Antena: Antena de Alto Ganho: 2 x Antena Tipo N 5dBi; Antena de Radome: 2 x Antena 1.9 dBiOTA: Atualização de firmware pelo ar via WIFIMecânica e Ambiente:Caixa de alumínioDimensões: 35x59x65 mm (sem antena e ilhó)Peso: 220g (com bateria interna, sem opção de montagem)Resistência ao choque: 100g durante 50 msTemperatura de funcionamento: -40°C a +65°CUmidade máxima: 90 %RHNormas e certificações de rádio: CE, FCC, ARIB STD-T66, ROHSIP|Classificação NEMA: IP67 | Nema 6Fonte de alimentação:Bateria recarregável de iões de lítio de alta densidade: 900 mAhCarregador de bateria de iões de lítio integradoFonte de alimentação externa: Fonte de alimentação USB 5V, fonte de alimentação externa auxiliar opcional: 8VDC a 24VDC (compatível com a captação de energia solar)Acessórios incluídos:Tampa de plástico M8 (1 unidade, Ref: WL-PC)Cabo M8 para USB (1 unidade de cabo M8-6pins para USB, 2 metros, Ref: WL-CBL-M8-6P-USB-2M)Íman para ligar/desligar (1 unidade, Ref: WL-MGN)Kit de montagem na parede (4 parafusos M5+ porca de fixação, Ref: WL-WIFI-SCMKIT)Acessórios e serviços opcionais:Fonte de alimentação: Ligação à parede, fonte de alimentação comutada 12V @ 1,25A com ficha USB (adaptadores para várias regiões)Cabo M8: À prova de água (IP67), blindado, 2m ou 5m (Ref: WL-CBL-M8-6P-2M, WL-CBL-M8-6P-5M)Sistema de energia solar autónomo: Painel solar de alta eficiência com controlador de carregamento e bateria de chumbo-ácido (várias referências)Painel solar: Policristalino, 5W, 12VDC, moldura de alumínio, à prova de água IP67 (Ref: WL-SLP-5W-2M, WL-SLP-5W-5M)Certificado de calibração (Ref: WL-CERT-CAL)
