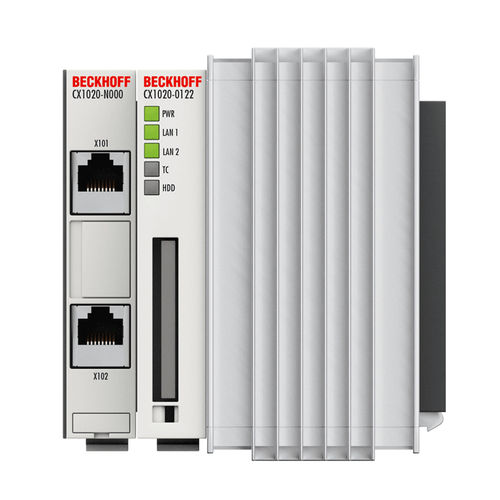

Computador embutido CX1020-0 series

Intel® Celeron®EthernetRJ45

O módulo básico do CPU CX1020 tem um CPU Intel® de 1 GHz. O controlador não requer um ventilador ou outros componentes rotativos. Para além do CPU e do chipset, o módulo CX1020 também contém a memória principal, que está disponível em diferentes tamanhos. O controlador arranca a partir do Compact Flash. A configuração básica do CX1020 inclui um cartão Compact Flash de 128 MB e duas interfaces Ethernet RJ45. Estes interfaces são ligados a um switch interno e oferecem uma opção simples para criar uma topologia de linha sem a necessidade de switches Ethernet adicionais. Todos os outros componentes da família CX podem ser ligados através da interface PC/104 que está disponível em ambos os lados. O módulo de arrefecimento passivo está incluído no âmbito do fornecimento. O sistema operativo pode ser Windows Embedded CE 6 ou Windows Embedded Standard 2009. O software de automação TwinCAT 2 transforma um sistema CX1020 num poderoso PLC e sistema de controlo de movimento que pode ser operado com ou sem visualização. Em contraste com o CX1010, o CX1020 também pode ser utilizado para interpolar movimentos de eixos com TwinCAT 2 NC I. Outras interfaces de sistema ou ligações de barramento de campo podem ser adicionadas ao módulo CPU básico. O módulo CPU requer um módulo de fonte de alimentação do tipo CX1100. Todos os módulos de barramento de campo CX1500 e todas as fontes de alimentação CX1100 da série CX podem ser utilizados em combinação com o CX1020. O PC Embedded CX1020 também está disponível como opção de encomenda CX1900-0320 com zero cache de segundo nível. Em vez do processador de 1 GHz com cache de segundo nível de 512 kB (L2), é utilizada uma variante mais barata do processador sem cache de segundo nível (L2 = 0 kB).
