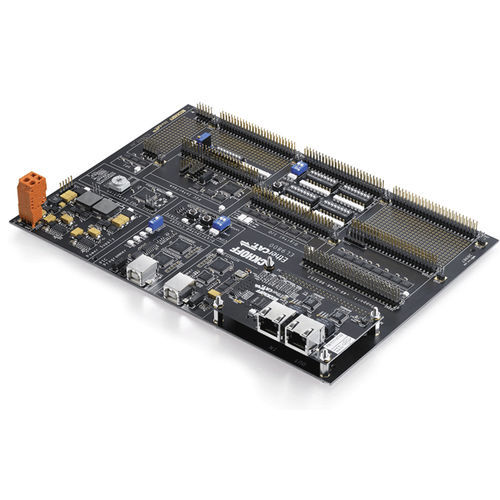

Kit de avaliação de desenvolvimento de material EL9820

O kit de avaliação serve de plataforma para o desenvolvimento de escravos EtherCAT. A placa controladora piggyback fornecida com o kit realiza a ligação EtherCAT completa com o ASIC ET1100. Todas as E/S digitais, SPI e interfaces de dados de processo (PDIs) assíncronas do μController estão ligadas a tiras de pinos e podem ser selecionadas através do interrutor de seleção PDI. A interface SPI pode, opcionalmente, ser ligada a um microcontrolador PIC incluído no kit ou diretamente à barra de pinos. É também fornecida uma interface de programação e depuração para o controlador. Por conseguinte, o EL9820 também pode ser utilizado como plataforma para o código de pilha EtherCAT Slave ET9300 fornecido com os kits de avaliação.
