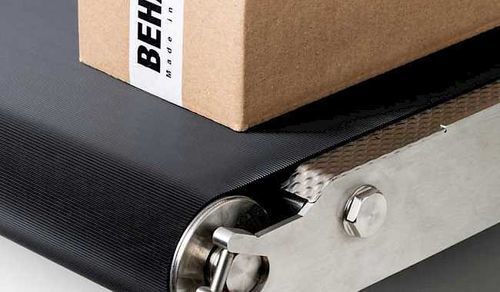

Sistema de manipulação para transportador de rolos

para embalagenspara caixotespara uso industrial

Visão geral A gama de diferentes tipos de aplicações na intralogística é muito extensa. Para que os processos individuais possam ser coordenados da melhor forma possível, a BEHAbelt oferece soluções versáteis para as exigências do manuseamento de materiais. As soluções de produtos vão desde as clássicas correias redondas e em V até às correias transportadoras monolíticas elásticas. A tecnologia de soldadura adequada permite minimizar os tempos de paragem de forma rápida e económica, mesmo no local. Aplicações (aplicações intralogísticas típicas)

• Transportador de rolos
• Controlador de peso
• Transportador ascendente
• Transportador inclinado
• Sistemas de etiquetagem
• Transportadores transversais
• Embalagem máquinas de embalamento
• Linhas de transporte
• Transportadores curvos
• Transferência para dentro e para fora
• Tecnologia de pesagem
• Transportadores de triagem e muito mais

NOVA: Correias transportadoras PUgrip - Suaves. Resistentes. Fiáveis. Aplicação / Caraterísticas

• Especialmente desenvolvida para uma aderência segura de mercadorias como caixas e encomendas
• Aderência fiável mesmo com baixa pressão de contacto
• O lado macio do transportador feito de PU55A garante uma excelente aderência e evita a acumulação indesejada em transportadores inclinados
• O design de 2 componentes com o lado inferior duro feito de PU80A fornece propriedades de deslizamento optimizadas para um funcionamento suave, de funcionamento da correia com eficiência energética e uma menor carga de suporte
• Versões para sistemas de fricção e de acionamento positivo
• O equipamento antiestático reduz a carga eletrostática durante o funcionamento
• Minimiza a atração de poeiras e partículas, mantendo a superfície da correia limpa durante mais tempo
• Reduz a fricção entre a correia e a tecnologia do transportador para um funcionamento mais suave

Vantagens da estrutura de ranhuras

• Ranhuras longitudinais e transversais especialmente concebidas
• Excelente aderência para o material transportado
• As costas perfiladas asseguram a máxima aderência e o transporte seguro dos produtos
• A poeira e as partículas são recolhidas nas reentrâncias do perfil, pelo que a superfície permanece limpa e funcional
• A sujidade depositada cai de forma fiável quando a correia é desviada

Lado superior: Ranhuras transversais (TGA) N.º do artigo: FBFOJ750X25A | Cor: bk | Caraterísticas: Contacto alimentar (FDA), vegan, resistente à hidrólise, resistente a micróbios, antiestático, microclean, 2 componentes | Qualidade: PU55A / PU80A | Dureza: 60°A (±3) / 84°A (±3) | Espessura da correia: 2,5 mm / 0,098 polegadas | Polia mín. recomendada Ø: 18 mm / 0,7 polegadas | k1% estático: 0,4 / 2,3 | k1% relaxado: 0,3 / 1,7 | Rolo padrão: 50 m / 164 ft | Pré-tensão recomendada: 1...5% Face superior: Liso mate (SM) N.º do artigo: FBFI750X16SB | Cor: bk | Caraterísticas: Contacto alimentar (FDA), vegan, retardador de chama, microclean | Qualidade: PU75A | Dureza: 80°A | Espessura da correia: 1,6 mm / 0,062 polegadas | Polia mínima recomendada Ø: 15 mm / 0,6 polegadas | k1% estático: 0,34 / 2,0 | k1% relaxado: 0,24 / 1,4 | Rolo padrão: 50 m / 164 ft | Pré-tensão recomendada: 1...5% Lado superior: Ligeiramente áspero (SR) N.º do artigo: FBFJ750X12SB | Cor: bk | Caraterísticas: Contacto alimentar (FDA), vegan, retardador de chama (em algumas qualidades), micro-limpeza, antiestático para algumas variantes | Qualidade: PU80A | Dureza: 84°A | Exemplos de espessura da correia: 1,2 mm / 0,047 pol. ; 1,6 mm / 0,062 pol. | Exemplos de Ø mínimo recomendado da polia: 10 mm / 0,4 inch ; 15 mm / 0,6 inch | k1% static examples: 0,32 / 1,8 ; 0,43 / 2,5 | k1% exemplos relaxados: 0,23 / 1,3 ; 0,3 / 1,7 | Rolo padrão: 50 m / 164 ft | Pré-tensão recomendada: 1...5% Lado superior: Ranhuras longitudinais (LGB) N.º do artigo: FBFGJ750X22S | Cor: bk | Caraterísticas: Contacto alimentar (FDA), vegan, resistente à hidrólise, resistente a micróbios, microclean, 2 componentes | Qualidade: PU65A / PU80A | Dureza: 72°A (±3) / 80°A | Espessura da correia: 2,2 mm / 0,086 pol. | Polia mín. recomendada Ø: 18 mm / 0,71 polegadas | k1% estático: 0,47 / 2,7 | k1% relaxado: 0,33 / 1,9 | Rolo padrão: 50 m / 164 ft | Pré-tensão recomendada: 1...5% Lado superior: Impressão rugosa (RI) N.º do artigo: FBFJ750X20SJ | Cor: bk | Caraterísticas: Microclean, Contacto com alimentos (FDA) | Qualidade: PU80A | Dureza: 84°A | Espessura da correia: 2 mm / 0,078 pol. | Polia min. recomendada Ø: 20 mm / 0,8 pol. | k1% estático: 0,44 / 2,47 | k1% relaxado: 0,38 / 2,1 | Rolo standard: 50 m / 164 ft | Pré-tensão recomendada: 1...5% Perfis de correia e opções de sistema Transportadores de rolos acionados: correias tangenciais, material PUplus de baixa elasticidade para uma estabilidade dimensional e uma elevada absorção de carga/torque. Correias transportadoras monolíticas: extrusão homogénea com opções de dissipação antiestática, resistência aos UV, flexibilidade ao frio, resistência à hidrólise; disponíveis em uma ou duas camadas (tecnologia 2C) para combinar diferentes requisitos nas faces superior e inferior. Accionamentos cruzados: perfis de correias elásticas soldáveis, opção para ligações rápidas mecânicas, tais como correias de gancho ou correias redondas ocas. Correias com nervuras em V Poly-V (PJ): Material PUplus para a transmissão de potência em cargas leves; podem ser unidas no local com pá de soldadura e grampo de guia. Ferramentas de soldadura e junção apoiada por vídeo Máquina de soldadura por fricção RS02 para correias em V e redondas em PU; ferramentas de soldadura com palhetas EErgo 60/90 para perfis de correia e tiras planas; ferramentas de junção de topo HS400/800 para correias transportadoras monolíticas (soldadura de topo no local até 800 mm). Caraterísticas / especificações técnicas

• Marca: BEHAbelt
• Materiais: Compostos de PU e TPE (PU55A, PU65A, PU75A, PU80A, PU55D, PU85, etc.); PUplus e TPE Bluepower disponíveis
• Lados superiores disponíveis: Ranhuras transversais (TGA), liso mate (SM), ligeiramente rugoso (SR), ranhuras longitudinais (LGB), impressão rugosa (RI) e impressões em tecido
• Qualidades selecionáveis: compatível com o contacto com alimentos (FDA/CE), vegan, resistente à hidrólise, resistente a micróbios, retardador de chama (selecionado), micro-limpeza, antiestático (condutor), construções de 2 componentes
• Gama de dureza Shore típica apresentada: aprox. 55D a 84°A consoante a construção
• Exemplos de espessuras de correias: de aprox. 1,2 mm até 2,5 mm (varia consoante o lado superior e a construção)
• Comprimento padrão do rolo: 50 m (aprox. 164 pés) nos exemplos apresentados
• A pré-tensão recomendada varia entre aprox. 0,5...3% e 1...5%, consoante o tipo de correia
• O diâmetro mínimo recomendado da polia, por exemplo, varia entre 10 mm e 10 mm. o diâmetro mínimo recomendado para a polia varia entre 10 mm e 20 mm, dependendo da espessura e do perfil
• Disponível em versões para sistemas acionados por fricção e por tração positiva; opções para um lado de funcionamento de baixa fricção em modelos de 2 componentes
