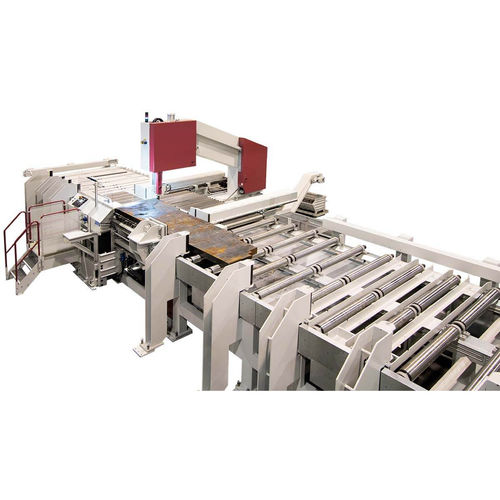

Serra de fita VPS60-220A

seccionadoraverticalpara metais não ferrosos

Visão geral
A serra de fita automática para placas VPS60-220A é a solução da BEHRINGER para o corte transversal totalmente automático de grandes chapas e bramamentos. A disposição vertical da fita reduz o comprimento de engajamento em comparação com projetos horizontais, resultando em maior capacidade de corte e menores custos de ferramentas. A série VPS é construída com estrutura robusta e componentes de alto desempenho para aplicações exigentes no comércio de aço, indústria e produção de metais, processando materiais desde metais não ferrosos e alumínio até aços e materiais de difícil usinagem, como Inconel ou titânio. O design modular permite adaptação individual às necessidades do cliente.

Principais características

• Disposição vertical da fita: reduz o comprimento de engajamento para blocos e chapas largas, permitindo o uso de lâminas menores e com dentes mais finos, melhor desempenho de corte e redução do folga de corte.
• Unidade de serra de alto desempenho em desenho de estrutura em C resistente à torção para melhor desempenho de corte e baixas vibrações.
• Aparelho de alimentação com garra acionado por servo em construção dividida com dois acionamentos de fuso eletronicamente acoplados para posicionamento confiável e preciso de chapas largas.
• Precisão e desempenho superiores graças à estrutura resistente à torção e à aplicação da força de avanço abaixo do ponto de corte.
• Peças de guia da fita em ferro fundido fabricadas pela BEHRINGER para amortecimento de vibrações na zona de corte e aumento da vida útil da ferramenta.
• Escovas duplex acionadas limpam ativamente a lâmina e evitam a entrada de cavacos no canal de corte; as escovas ajustam-se automaticamente à lâmina.
• Sistema de avanço servo BEHRINGER: remoção constante de cavacos e rápida reação aos sensores de pressão de corte para evitar sobrecarga e desgaste prematuro da lâmina.
• Braço guia automático: guia móvel da fita ajustada automaticamente à altura de corte para resultados ótimos sem ajustes manuais.
• Boa acessibilidade: design aberto para manutenção fácil, acesso direto às peças de desgaste e troca de lâmina simplificada.
• Transportador de cavacos de grande porte com tanque de refrigerante integrado posicionado sob a unidade de serra; removível para limpeza e manutenção.
• Uso econômico de lâminas de metal duro devido à construção robusta, tecnologia servo e evacuação eficiente de cavacos.
• Operação intuitiva via PLC com controle tátil.

Dados técnicos (resumo)
Faixa de corte
Faixa de corte plana L x H: 2.250 x 600 mm
Menor dimensão a ser serrada plana L x H: 500 x 20 mm
Comprimento mínimo de corte: 15 mm

Características de desempenho
Comprimento de alimentação curso simples: 1.500 mm
Potência do acionamento (serra): 7,5 kW
Velocidade da lâmina: 17 - 120 m/min
Dimensões da lâmina: 11.080 x 54 x 1,6 mm
Comprimento de peça residual em operação automática: 40 mm
Potência total: 15 kW
Avanço da serra: avanço servo via cremalheira
Avanço do material: fuso de esferas
Afixação do material: hidráulica
Limpeza da lâmina: escova de cavacos acionada eletricamente

Dimensões e peso
Comprimento: 11.700 mm
Largura: 3.600 mm
Altura: 4.220 mm
Peso: 19.000 kg
Altura de suporte do material: 1.650 mm

Características / Especificações técnicas

• Modelo: VPS60-220A
• Faixa de corte (plano L x H): 2.250 x 600 mm
• Menor dimensão a serrar (L x H): 500 x 20 mm
• Comprimento mínimo de corte: 15 mm
• Comprimento de alimentação curso simples: 1.500 mm
• Potência do acionamento (serra): 7,5 kW
• Potência total: 15 kW
• Faixa de velocidade da lâmina: 17 - 120 m/min
• Dimensões da lâmina: 11.080 x 54 x 1,6 mm
• Comprimento residual (automático): 40 mm
• Avanço da serra: avanço servo via cremalheira
• Avanço do material: fuso de esferas
• Afixação do material: hidráulica
• Limpeza da lâmina: escova de cavacos acionada eletricamente
• Transportador de cavacos com tanque de refrigerante integrado (padrão)
• Dimensões da máquina L x W x H: 11.700 x 3.600 x 4.220 mm
• Peso: 19.000 kg
• Altura de suporte do material: 1.650 mm
