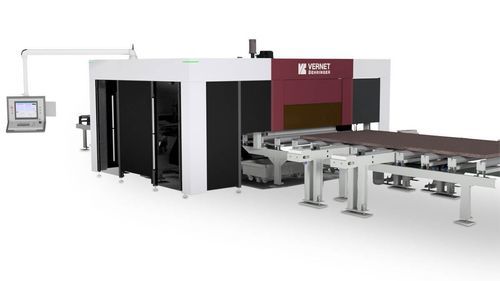

Centro de usinagem de 3 eixos MAG1225

vertical14 ferramentasde fresagem

Visão geral
O centro de usinagem de chapas Vernet Behringer MAG1225 realiza usinagens em passagem que integram várias operações. Combina marcação, furação e fresagem com carboneto, desbaste de furos em faces inferior e superior e corte a plasma de alta definição em cortes retos e chanfrados. O MAG1225 suporta manuseio automático de peças e carregamento de chapas automático ou semiautomático.

Capacidades

• Fresagem
• Marcação: V-scoring (padrão); unidade de marcação por disco de alta velocidade 40 caracteres (opcional)
• Perfuração: perfuração e fresagem com carboneto, até 50 mm Ø
• Riscagem / gravação
• Corte a plasma HD (cortes retos e chanfrados)

Principais características e benefícios

• Redução de mão de obra graças ao carregamento semi-automático ou automático de chapas e ao manuseio integrado de peças.
• Operações combinadas em um único processo para evitar manipulação entre etapas.
• Módulos de automação flexíveis: carregamento automático, descarregamento automático e paletização.
• Enclausuramento completo opcional para proteção dos operadores.
• Economia de material com nesting avançado e corte em cadeia contínua; carro de medição reposicionável permite sobras a partir de 20 mm.
• Conectividade de processo: integração parcial ou total com equipamentos de acabamento a jusante (ex.: VB by SPK).
• Trocador automático de 14 posições para longos ciclos de usinagem autônoma.

Dimensões de usinagem
Dimensões das chapas: 12.000 x 2.500 mm
Espessura (mín / típica / máx. dependendo da fonte de plasma): 5 / 5–30 / até 60 mm
Peso máx.: 7 toneladas ou 800 kg/m

Características / especificações técnicas

• Modelo: MAG1225
• Marcação: V-scoring (padrão); unidade de marcação por disco alta velocidade 40 caracteres (opção)
• Potência do fuso de perfuração: 16 kW
• Velocidade do fuso: 160 - 4.000 rpm
• Diâmetro máximo de perfuração: 50 mm Ø
• Trocador de ferramentas: 14 estações (automático)
• Fonte de plasma: Hypertherm / Kjellberg (170 - 400 A)
• Controle/Software: PROSH com licença de nesting
• Automação disponível: carregamento auto/semiauto de chapas, descarregamento automático de peças, paletização
