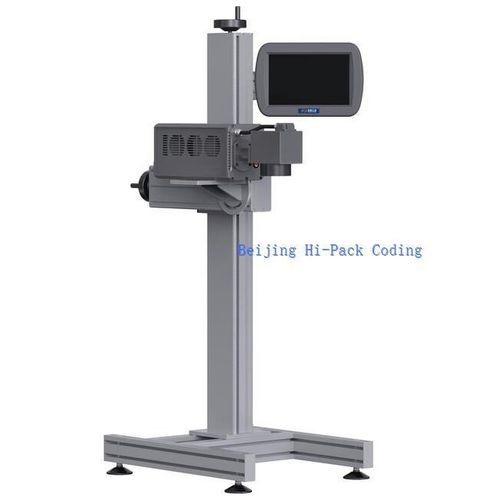

Sistema de marcação a laser de fibra HF series

automáticopara linha de produção contínuapara elementos não metálicos

Visão geral
O sistema de marcação a laser de fibra Hi-Pack Coding combina uma fonte laser de fibra estável com um galvanômetro bidimensional de alta velocidade para fornecer marcações consistentes e de alta resolução em metais e alguns substratos não metálicos. O sistema integra ecrã tátil colorido de 10,2", sensor fotocélula e suporte de elevação ajustável para uso em linha ou autónomo. Indicado para linhas de produção que exigem marcação precisa e alta velocidade.

Modelos

• HF200C-YTB
• HF300C-YTB

Formatos e conteúdos de marcação
Suporta fontes padrão da indústria AutoCAD (estendíveis), logótipos vetoriais, símbolos, linhas, anéis, marcas de canto, sequência inversa, números de lote, caracteres chineses e ingleses, numerais, logótipos, data/hora, números de série e extensões de fontes CAD personalizáveis.

Tabela de especificações técnicas
Modelo: HF200C-YTB, HF300C-YTB
Tipo de laser: Laser de fibra
Galvanômetro: Galvanômetro de varredura bidimensional de alta velocidade e alta precisão
Área de marcação: 110 mm x 110 mm
Velocidade máxima na linha de produção: ≤ 130 m/min (dependendo do material)
Velocidade de marcação / distância focal: ≤ 12.000 mm/s; f = 165 mm
Potência de saída / Tensão: HF200C-YTB ≥ 20 W; HF300C-YTB ≥ 30 W; 220 VAC, 50 Hz
Consumo de energia: 400 W
Interface de operação: Ecrã tátil colorido 10,2" (fixo ou portátil)
Arrefecimento: Arrefecimento a ar
Comprimento de onda / Precisão de posicionamento: 1064 nm; 0,001 mm
Ambiente de operação: Temperatura ambiente 0°C–45°C; Humidade ≤ 95%
Dimensões (C x L x A): 550 mm x 140 mm x 165 mm

Características / Especificações técnicas

• Modelos: HF200C-YTB, HF300C-YTB
• Tipo de laser: Laser de fibra
• Área de marcação: 110 x 110 mm
• Velocidade máxima de linha: ≤ 130 m/min
• Velocidade de marcação: ≤ 12.000 mm/s
• Potência de saída: HF200C ≥ 20 W; HF300C ≥ 30 W
• Consumo: 400 W; Tensão: 220 VAC, 50 Hz
• Interface: Ecrã tátil colorido 10,2" (fixo/portátil)
• Arrefecimento: Arrefecimento a ar
• Comprimento de onda: 1064 nm; Precisão de posicionamento: 0,001 mm
• Ambiente: 0°C–45°C; Humidade ≤ 95%
• Dimensões: 550 x 140 x 165 mm
