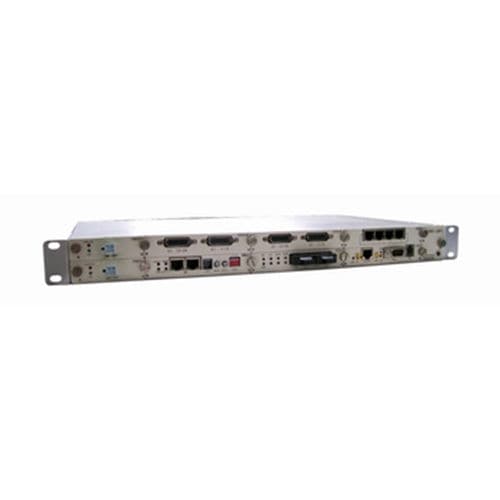

Multiplexer módulo H9MO-LMFE

ópticovirtualSDH / MSTP

H9MO-LMFE é uma plataforma STM-1/STM-4/STM-16 SDH/MSPP de classe portadora, compacta (apenas 1U de altura) e económica (apenas 1U de altura), concebida para aplicação em redes de metro e acesso para facilitar o transporte eficiente do TDM tradicional e o tráfego de dados emergente para fornecedores de serviços. H9MO-LMFE é um equipamento SDH compacto baseado em cartões, concebido principalmente como um nó de gateway entre a rede SDH central e uma série de caixas CPE remotas. Também pode ser utilizado como um nó SDH ADM multi-serviços numa rede típica em anel ou malha. O chassi 1U de 19" de largura do H9MO-LMFE tem 8 ranhuras, com 2 ranhuras para a alimentação DC(1+1)/AC, 1 ranhura para cartão de gestão de rede, 1 ranhura para STM-1/STM-4/STM-16 uplink, e 4 ranhuras restantes para serviços (STM-1, Ethernet, E1, E3/DS3, V.35 Etc.). H9MO-LMFE suporta múltiplas características de rede SDH, como se segue: -Suporte1+1 MSP, protecção SNCP -O canal de gestão pode ser DCC/E1/VC12 -Apoio até STM-16 -O teste E1 BERT está incorporado -Relógio interno/relógio externo/relógio de linha/relógio de relógio -Serviço Ethernet que suporta encapsulamento GFP, VC12 concatenação virtual e LCAS, PVLAN, 802.1Q VLAN e QinQ -Grande capacidade de matriz de ligação cruzada, suporta até 46*VC-4 de nível VC-4 de ligação cruzada total e 24*VC-4 de nível VC-12 ou VC-3 de ligação cruzada total -64 remotesite Ethernet sobre 8*E1 agregação -252 agregação Ethernet do remotermostato sobre 1*E1 -64 Agregação Ethernet sobre SDH H9MO-LMFE suporta os seguintes serviços em portos diferentes: -STM-1o/STM-1e/STM-4/STM-16 -GE/FE(Óptico e Eléctrico) -E1/V.35/E3/DS3 Arquitectura de Hardware Descrição das ranhuras: H9MO-LMFE é composto por cartão de agregação e cartão de serviço tributário.
