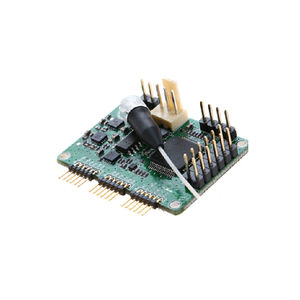

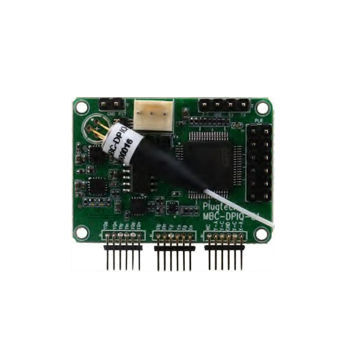

Placa controladora DP-IQ

O controlador de polarização do modulador Rofea é especialmente projetado para moduladores Mach-Zehnder para garantir um estado de operação estável em vários ambientes operacionais.Com base em seu método de processamento de sinal totalmente digitalizado, o controlador pode fornecer desempenho ultraestável. O controlador injeta um sinal de pontilhamento de baixa frequência e baixa amplitude junto com a tensão de polarização no modulador.Ele continua lendo a saída do modulador e determina a condição da tensão de polarização e o erro relacionado.Uma nova tensão de polarização será aplicada posteriormente de acordo com a medição anterior.Desta forma, o modulador funciona sob tensão de polarização adequada. •Fornece simultaneamente seis tensões de polarização automáticas para moduladores IQ de polarização dupla •Formato de modulação independente: SSB, QPSK, QAM, OFDM verificados. •Plug and play: Não é necessária calibração manual. Tudo automático • Braços I, Q: controle nos modos Pico e Nulo Alta taxa de extinção: 50dB máx.1 • Braço P: controle nos modos Q+ e Q- Precisão: ± 2◦ • Perfil baixo: 40 mm (L) × 29 mm (P) × 8 mm (A) •Alta estabilidade: implementação totalmente digital Fácil de usar: • Operação manual com mini jumper 2 Operações flexíveis de OEM por meio de UART/IO • Dois modos para fornecer tensões de polarização: a. Controle de polarização automático b. Tensão de polarização definida pelo usuário
