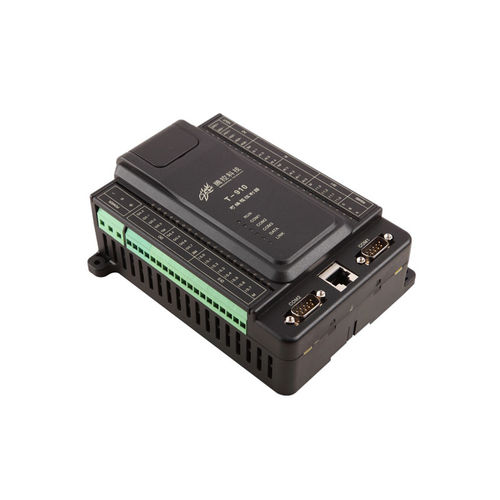

CLP box T-910

em trilho DINsaídas digitaissaídas analógicas

Dimensão - 169 x 134 x 63 mm (L x A x P) Peso 0.5 Kg Monte - Calha ou parafusos padrão Temperatura de trabalho - De -40ºC a 85 ºC Característica I/O Entradas digitais incorporadas - 12 (Acoplamento óptico isolado, 2 deles podem ser utilizados como contadores de alta velocidade) Saídas digitais incorporadas - 8 (Saída de relé) Entradas analógicas incorporadas - 8 (0-20mA ou 0-5V) Saídas analógicas incorporadas - 2 (0-20mA ou 0-10V) Contadores de impulsos de alta velocidade incorporados - 2 monofásicos ou 1 bifásico (contagem de impulsos de 100 KHz, pode ser utilizado como 2 monofásicos ou 1 bifásico) Indicadores de estado de E/S - 44 pcs. Imagem de entrada - 256 Byte (512 bits para entradas digitais e 192 Byte para entradas analógicas) Imagem de saída - 256 Byte (512 bits para saídas digitais e 192 Byte para saídas analógicas) Fornecimento de energia e saída de energia Fornecimento de energia - Tensão Nominal - 220V AC ou 24V DC Gama - De 90V AC a 250V AC, 50Hz, ou 24V DC Potência de saída isolada - Tensão nominal - 24VDC Corrente nominal - 0.2A Resistência de saída - Cerca de 20 Ohm Terminais VOUT(24V+, 24V-) Comunicação Ethernet 1 porta (RJ45, 10M/100M adaptativo,protocolo MODBUS TCP) RS232 - 1 porta (COM0, para teste interno) RS232/485 - 3 porto Configurações por defeito: MODBUS RTU Slave, Bode rate 19200,1,8,E, endereço 1 DIP - 8-bits Definir DIP ON irá forçar o endereço IP ao padrão 192.168.1.99 Interruptor de ligar/desligar - 2 interruptores run/stop(em modo stop, apenas programa PLC parado) Indicador de comunicação 6 pcs Memória Tamanho da memória do programa do utilizador - 2M Byte Tamanho da memória de dados do utilizador - 2M Byte Memória de dados da bateria de reserva - 1K Byte Tempo de backup de dados - 1 ano Função CPU Frequência da CPU - 48 MHz - Máx. 72 MHz Tempo mínimo de processamento de instruções
