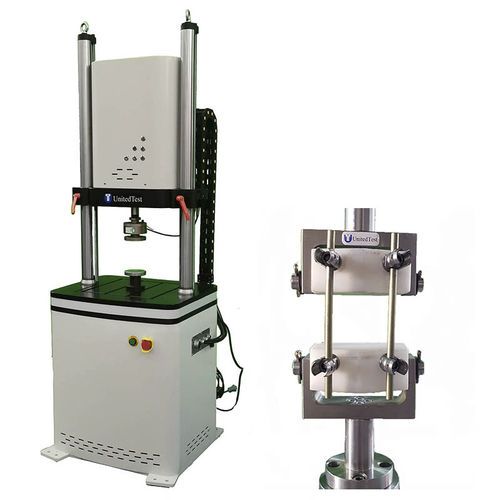

Máquina de ensaio de fadiga UTDS-10Y

de carga estáticaautomáticapara próteses de articulação

Modelo de teste do sistema pedicular dinâmico ISO 12189. Cinzento claro: Bloco de PE (polietileno) que simula o corpo vertebral, azul: implante de biela com secção dinâmica (mola preta), cinzento escuro: parafuso pedicular, mola vermelha: mola de calibração que simula o disco intervertebral. O ensaio é efectuado sob carga sinusoidal com uma frequência máxima de ensaio de 5 Hz. Esta força, por sua vez, depende da posição da coluna vertebral a modelar. (coluna lombar: 0,6-2,0 kN / pescoço: 0,05-0,15 kN). O ensaio termina quando são atingidos 5 milhões de ciclos de trabalho ou quando a estrutura apresenta uma falha mecânica. Os resultados do ensaio de fadiga devem ser resumidos com uma curva S-N. Estes ensaios são efectuados à temperatura ambiente, mas também podem ser repetidos numa solução de Ringer a 37 °C, se necessário, para simular condições ambientais fisiológicas e determinar possíveis efeitos de corrosão. Parâmetros principais do sistema de teste estático e de fadiga UnitedTest: Carga dinâmica máxima: ±10KN Precisão ±1% Carga estática máxima: ±10kN Flutuação dinâmica: Menos de ±1%FS Curso máx. do atuador: ±50mm, precisão ±0.5%FS Amplitude na frequência máxima: ±1mm Frequência máx. Frequência: 0.1HZ~15Hz Velocidade máxima da linha: 150mm/s
