Alinhador de rodas CCD Q.Lign 360 START

para carros

Visão geral do produto

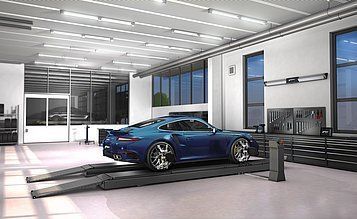

Grande potência para espaços pequenos: o Q.Lign 360 START preenche a lacuna entre sistemas CCD compactos e alinhadores 3D completos, proporcionando desempenho 3D real em uma área adequada para oficinas menores. O sistema é montável na parede, operado por tablet e transforma uma baia de serviço padrão em uma zona avançada de alinhamento 3D.

Design e instalação

• Design montado na parede: Não requer espaço no piso; libera a área ao redor da plataforma para trabalho sem obstruções.
• Mobilidade 360 graus real: Sem vigas metálicas ao redor da plataforma — técnicos têm acesso total e seguro ao redor do veículo.
• Versatilidade total da plataforma: A compensação de folga pode ser concluída ao nível do piso; ajustes mecânicos possíveis com a plataforma totalmente elevada. Rastreamento óptico (não mecânico).
• Instalação flexível: Projetado para elevadores posicionados a 1,8–3,3 m da parede; suporte de parede extensível opcional disponível para alcançar até 4,17 m (4170 mm) do centro da plataforma giratória até a parede.

Eficiência operacional & hardware

• Sempre pronto para uso: Monte os alvos e comece a medir imediatamente em qualquer posição do elevador.
• Fluxos de trabalho controlados por tablet: Execute todo o processo de alinhamento a partir de um tablet móvel — sem necessidade de carrinho/coluna/PC/impressora.
• Aperto MultiFit universal: Configuração rápida e autocentrante para jantes de 13"–22" sem acessórios adicionais.
• Retorno rápido do investimento: Configuração e resultados mais rápidos para transformar o alinhamento de rodas em um serviço adicional rentável.

Software e relatórios

• Stream-to-X: Acesse o software em TV, PC, laptop, tablet ou smartphone.
• Fluxo de trabalho acelerado: Software de alto desempenho acelera o processo de alinhamento.
• Operação intuitiva: Fluxos guiados para técnicos com diferentes níveis de experiência.
• Relatórios claros e profissionais: Impressos concisos para transparência com o cliente.
• Relatórios conectados: Relatórios PDF acessíveis pela rede e compartilháveis com clientes.

Conteúdo da entrega

• Viga de câmera com 4 câmeras
• Módulo de display Q.Lign
• 4x alvos com AutoID
• Tablet
• Trava de freio e trava de volante
• Powerbox para alimentação
• Key Card para especificações internacionais de veículos

Observe: o conteúdo da entrega não inclui pratos giratórios nem grampos de roda; estes devem ser encomendados ou fornecidos separadamente.

Especificações técnicas

• Ligação elétrica: 90-264V | 1Ph | 47-63Hz
• Sistema de medição: 3D com viga de medição fixa
• Unidade de embalagem: 1 pallet
• Largura necessária: 2595 mm
• Tipo de transmissão de dados: sem fio
• Distância câmera - centro do prato giratório: 1800 - 3300 mm
• Folga entre colunas frontais do elevador (min.): 2800 mm
• Tamanho do ecrã: 10 in
• Consumo de energia: 45 W
• Número de sensores: 4 pcs
• Distância entre eixos: 1750 - 4600 mm
• Altura de instalação: 2800 mm
