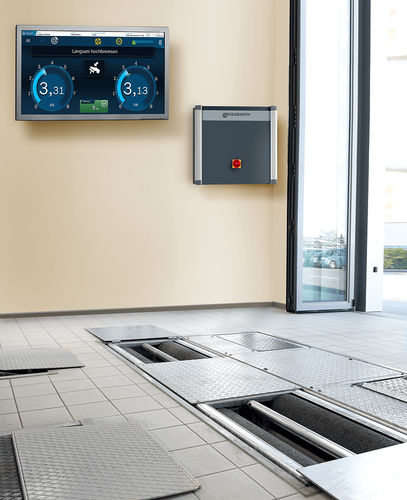

Frenômetro para carros BD 4431

de rolos

Visão geral
Os bancos de ensaio de travões BD cumprem as diretrizes em vigor e destinam-se a inspeções de veículos em oficinas. O conceito modular permite expansão com auxiliares para diagnóstico, reparação e manutenção, bem como conversão em via de teste para ensaios de suspensão e desvio lateral. Operação, visualização e avaliação dos resultados podem ser realizadas por indicação analógica ou por PC.

Power-Box para a série BD

• O Power-Box é compacto, robusto e de fácil manutenção.
• Toda a eletrónica encontra-se numa caixa leve e de fácil acesso.
• Opções de montagem: parede (padrão) ou coluna (opcional).
• Toma de 230 V para o portátil do técnico ou para o testador.
• Interruptor principal de fácil acesso com paragem de emergência.
• Bolsão integrado para documentação técnica.

Conectividade e operação por PC

• Os kits opcionais providenciam opções adicionais de conectividade para a série BD.
• O kit PC integrado destina-se à instalação dentro do Power-Box e permite ligação direta ao PC da oficina.
• Visualização dos procedimentos de teste e resultados no ecrã.
• Suporte para processamento de trabalhos, base de clientes, avaliação estatística, impressão e arquivamento.
• Os protocolos de teste podem ser impressos automaticamente.
• A indicação analógica permanece disponível como opção em funcionamento por PC.

Detalhes do Power-Box

• Caixa de fácil manutenção para os componentes eletrónicos.
• Componentes eletrónicos guardados de forma segura e de fácil acesso.
• Montagem mural padrão; montagem em coluna opcional.

Kits PC disponíveis (quatro opções)

• Integrated ICperform PC-Kit (incl. licença de software ICperform e licença da app Tablet), n.º 1 691 601 964
• External ICperform PC-Kit (incl. licença de software ICperform e licença da app Tablet), n.º 1 691 601 965
• Integrated ICperform PC-Kit with Remote Control (incl. licença de software ICperform), n.º 1 691 601 963
• External ICperform PC-Kit with Remote Control (incl. licença de software ICperform), n.º 1 691 601 966

Requisitos mínimos do PC

• Sistema operativo: Windows 11 Professional
• CPU: 3 GHz (Intel Pentium Gen 12)
• Memória: 8 GB DDR5
• Armazenamento: 512 GB SSD
• Interfaces: 6× USB, 1× RS232 (para controlo remoto IR), 1× LAN

Acessórios e expansibilidade (seleção)

• Coluna para o Power-Box
• Carro para PC
• Conjunto display LCD para unidade de visualização (opções de displays analógicos / monitor TV)
• Kits PC IR profissionais (integrados ou externos)
• Sensor de força do pedal (versão sem fios)
• Tampas para rolos
• Comando IR e opções de recetor IR
• Balança de eixo (4 sensores) e tiras de suporte
• Proteção de borda para bancadas simples (700 mm)
• Estrutura de instalação para bancada simples (700 mm)
• Partida suave 400 V para arranque controlado
• Cabos Power-Box para conjunto de rolos (30 m)
• Dispositivo de elevação HUS 104 (para BD 4xxx e QB.4, 700 mm)
• Kit de calibração digital (mala, sensor digital, manual)
• Placas passantes (encaixáveis e giratórias, 700 mm)
• Diversos adaptadores TV, colunas de suporte, braços articulados e suportes de monitor

Dados técnicos (tabela)
Comprimento embalagem: 2420 mm
Largura embalagem: 820 mm
Altura embalagem: 700 mm
Peso bruto: 476 kg
Comprimento: 660 mm
Altura: 250 mm
Largura: 2360 mm
Diâmetro máximo da roda: 1000 mm
Diâmetro máximo da jante: 32"
Sistema de medição: DMS
Comprimento do rolo: 700 mm
Elevação do rolo: 25 mm
Diâmetro mínimo da jante: 10 mm
Diâmetro do rolo: 205 mm
Largura de ensaio min.: 800 mm
Largura de ensaio máx.: 2200 mm
Diâmetro mínimo da roda: 320 mm
Distância entre eixos dos rolos: 381 mm
Peso: 446 kg
Velocidade de ensaio: 5 km/h
Capacidade máxima por eixo: 4,0 t
Carga máxima suportada: 4,0 t
Diferença de altura borda superior do rolo ao piso da oficina: -10 mm

Características / Especificações técnicas

• Modelo: BD 4431
• Largura de ensaio máxima: 2200 mm
• Comprimento do rolo: 700 mm
• Diâmetro do rolo: 205 mm
• Elevação do rolo: 25 mm
• Sistema de medição: DMS
• Diâmetro máximo da roda: 1000 mm
• Diâmetro mínimo da roda: 320 mm
• Diâmetro máximo da jante: 32"
• Diâmetro mínimo da jante: 10 mm
• Distância entre eixos dos rolos: 381 mm
• Velocidade de ensaio: 5 km/h
• Capacidade máx. por eixo / carga suportada: 4,0 t
• Peso (unidade): 446 kg
• Peso bruto (embalagem): 476 kg
• Embalagem (C x L x A): 2420 x 820 x 700 mm
