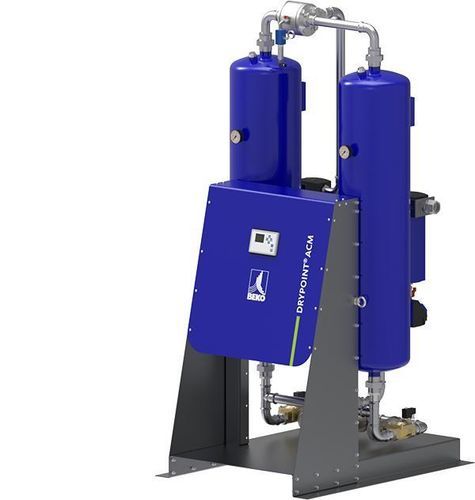

Secador de ar comprimido por adsorção DRYPOINT® ACM series

por adsorção com regeneração a friopor adsorçãopor adsorção com regeneração a frio

Visão geral do produto
A série DRYPOINT ACM da BEKO TECHNOLOGIES é uma família de secadores por adsorção de porte médio (modelos 410–495) projetada para a secagem confiável de ar comprimido em vazões médias (100–1000 m³/h). O design de dupla torre com regeneração em contrafluxo oferece pontos de orvalho em pressão estáveis (padrão até −40 °C, opção −70 °C) e formato compacto para integração OEM e em conjuntos de compressores.

Principais benefícios

• Amplitude de vazões: variantes de 100–1000 m³/h para requisitos de produção e OEM.
• Operação eficiente: baixa perda de carga e sincronização do compressor reduzem custos operacionais.
• Filtragem integrada e gestão de condensados para proteção do processo e vida útil dos componentes.
• Visualização e controlo claros através do display a cores DP‑ACM; Modbus opcional para integração de sistemas.
• Pegada compacta e proteção IP54 para montagem em skids e integração em máquinas (uso interior).

Como funciona
O DRYPOINT ACM opera com duas torres de adsorção em alternância. O ar comprimido de entrada passa por pré‑filtragem e separação de condensado antes de entrar na torre de adsorção, onde o dessicante reduz a humidade até ao ponto de orvalho alvo. A regeneração é efetuada em contrafluxo com um fluxo parcial de ar seco; a comutação pode ser cíclica ou controlada pelo ponto de orvalho. O projeto minimiza perdas por purga e mantém desempenho PDP estável. A unidade permite passagem mesmo em caso de falha de alimentação para preservar a continuidade do processo.

Controlo e monitorização

• Controlador DP‑ACM com ecrã a cores que apresenta modo de funcionamento, temporizadores, controlo de PDP, estado, avisos e alarmes.
• Sincronização de compressor de série; interfaces de comunicação opcionais (ex. Modbus) para integração em sistemas de controlo e monitorização remota.

Áreas de aplicação

• Embalagem e automação — previne falhas relacionadas com humidade e assegura continuidade dos processos.
• Engenharia mecânica e máquinas‑ferramenta — protege equipamentos sensíveis e mantém qualidade de produção.
• Linhas de produção com vazões médias — secagem otimizada energeticamente para condições de processo consistentes.
• Sistemas OEM e pacotes de compressores — design compacto para integração em máquinas e skids.

Realidade aumentada & visualização
Opções AR e visualização 3D (QR code / modelo AR na página do produto) disponíveis para posicionamento virtual e inspeção no ambiente do cliente.

Tabela de especificações (modelos selecionados)
Cabeçalho: Ligação | Vazão volumétrica (m³/h)* | Pressão de funcionamento min./max | Temp. de entrada máx. | Temp. ambiente min./max | Humidade do ar | Condições ambientais | Ponto de orvalho (PDP) | Consumo | Classe de proteção
DRYPOINT ACM 410: 1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415: 1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423: 1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430: 1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438: 1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455: 2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465: 2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485: 2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495: 2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% a 45 °C | 0 - 2000 m NN (interior) | Min. -40 °C (opcional -70 °C) | Max. 40 W, 230 V | IP 54

Características técnicas

• Marca: BEKO TECHNOLOGIES
• Designação: DRYPOINT ACM (série DRYPOINT® ACM 410–495)
• Intervalo de vazões: 100–1000 m³/h (dependente do modelo)
• Dimensões de ligação: 1" a 2" conforme modelo
• Pressão de trabalho: 4–16 bar (manómetro)
• Temp. de admissão máx.: 50 °C
• Temp. ambiente: +4 °C a +50 °C (instalação interior), altitude 0–2000 m NN
• Humidade do ar: até 100% a 45 °C (limites de processo)
• Ponto de orvalho (PDP): padrão até −40 °C, opção −70 °C
• Consumo de controlo: tip. max. 40 W (230 V), auxiliar conforme modelo
• Grau de proteção: IP 54
• Controlador: DP‑ACM ecrã a cores, controlo PDP, temporizadores, estados/avisos/alarmes; Modbus opcional
• Conceção: dupla torre de adsorção com regeneração em contrafluxo; filtragem e gestão de condensados integradas
• Aplicações: embalamento e automação, engenharia mecânica, produção com vazões médias, OEM/pacotes de compressores
