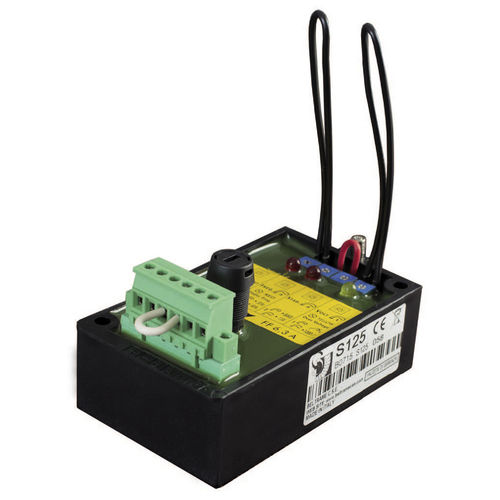

Regulador de tensão automático S125

CApara alternadoranalógico

O novo regulador S125 é adequado para todos os tipos de alternadores e assegura uma corrente elevada (5A) numa caixa muito pequena. É completado com proteção de sobretensão (mostrada por um led amarelo) e proteção de baixa velocidade (mostrada por um led vermelho). A protecção de baixa velocidade é ajustável através de um aparador (freq) que permite regular o ponto de disparo onde a máquina atinge a tensão nominal (40-50 ou 50-60 Hz); antes de o ponto de disparo ser atingido, a tensão de saída do gerador é ajustada proporcionalmente à frequência; partindo de um residual de 2 V, a tensão nominal é atingida quando a frequência é igual à ajustada no aparador (freq), acima do ponto de disparo e até à velocidade nominal a tensão permanece no valor nominal. Durante esta fase é possível obter um composto como regulação, com as vantagens e a precisão de um regulador electrónico. Este sistema permite também a inserção de cargas pesadas sem afetar a eficiência dos motores diesel, sejam eles turbo-comprimidos ou antigos. O regulador S125 tem bornes AB (ver figura) para permitir o enrolamento auxiliar (se o alternador estiver instalado) e, portanto, o regulador original da máquina pode ser substituído deixando inalteradas todas as funções do alternador. Completo com a função de proteção máxima contra corrente de excitação, controlada pelo trimmer denominado "Reg. Corrente".
