Sistema de polimerização por UV

para secagemcom esteira transportadora

Visão geral

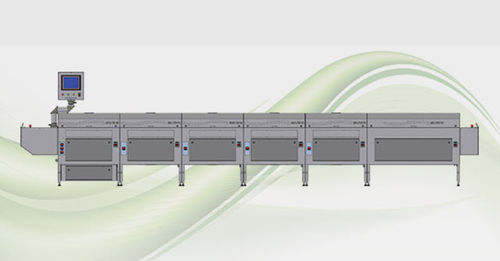

Transportador de cura térmica BELTROTHERM para processos de produção como PCBs, teclados de membrana, mostradores e painéis obtidos por fototécnica ou serigrafia. Projetado para pré-secagem e cura final de tintas fotosensíveis e máscaras de solda (simples ou dupla face) em transportes por correia plana ou em V. Também adequado para cura de tintas condutoras de carbono, prata e cobre, sistemas de dois componentes e outros revestimentos termocurados.

Aplicações

• Pré-secagem e cura final de máscara de solda fotoimaginável
• Cura de pastas de carbono, prata, cobre e pastas dissipadoras
• Cura de tintas bicomponentes, resinas e materiais isolantes
• Uso nas indústrias de impressão, eletrônica, plástico, têxtil, embalagem, automóvel e vidro

Tecnologia
A cura é realizada combinando radiação IR de onda longa com ar quente em circulação. Um sistema transportador de correia plana (ou em V) desloca cada substrato através de um perfil de temperatura selecionável. É possível cura dupla face. A combinação IR + ar de recirculação reduz significativamente os tempos de cura em comparação com fornos por batelada (redução típica até cerca de 1/6).

Tempos de processo típicos (exemplos)

• Cura final de máscara de solda: aproximadamente 8–10 minutos
• Pré-secagem de máscara de solda: aproximadamente 4–5 minutos
• Cura de pastas (carbono, prata, cobre): aproximadamente 1–3 minutos

Comando
Comando PLC com painel touch-screen que controla e monitora todas as funções. Até 10 programas podem ser salvos; função de impressão/exportação para controlo de processo e documentação.

Vantagens

• Ciclos de cura curtos em comparação com processos por batelada
• Cura térmica uniforme e completa
• Opção de integração de cura UV
• Design modular e eficiente em energia
• Processamento subsequente imediato possível
• Melhoria da dureza superficial, brilho e resistência química

Módulos disponíveis

• Módulo de estabilização
• Módulo de evaporação / extração
• Módulo de aquecimento
• Módulo de arrefecimento
• Vários módulos de entrada / saída
• Console móvel com PLC e ecrã tátil

Especificações técnicas (resumo)

• Larguras de trabalho: 610 mm (24 in) ou 760 mm (30 in)
• Velocidade da correia: ajustável
• Intervalo velocidade pré-secagem máscara: 0,5 - 50,0 m/min
• Intervalo velocidade cura máscara: 0,2 - 2,0 m/min
• Intervalo velocidade cura pastas: 0,5 - 5,0 m/min
• Intervalo de temperatura: RT - 250 °C
• Ligação elétrica: 400 V 3/N/PE 50 Hz
• Potência de ligação por módulo: 9,3 kW / 18,6 kW
• Potência em serviço por módulo: 4,6 kW / 9,3 kW
• Ar de alimentação / exaustão por módulo: 100 - 300 m³/h
• Dimensões por módulo: comprimento 1000 mm, largura 1000 mm, altura 1200 mm
