Localizador de falhas de isolamento ISOSCAN® EDS309x

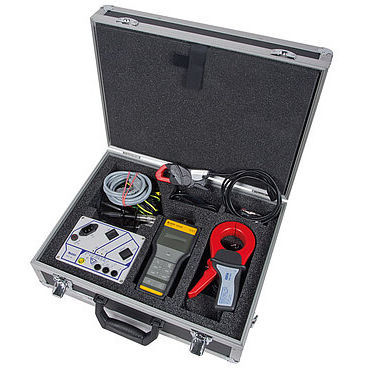

Caixa portátil de deteção de defeitos de isolamento Aplicação circuitos principais e de controlo Sondas de corrente Ø 20/52/115 mm Medição de corrente residual em sistemas TN/TT Conceito de sistema universal O EDS30... é um sistema portátil de localização de defeitos de isolamento, concebido para localizar defeitos de isolamento em sistemas não enterrados (sistemas IT). Todos os componentes essenciais estão alojados numa caixa de alumínio robusta que é fácil de transportar. Caraterísticas Sistemas móveis de localização de defeitos de isolamento para sistemas IT AC 42...460 Hz 0...790 V/DC 0...960 V ou sistemas desenergizados Medição de corrente residual em sistemas TN/TT Utilização em circuitos principais e de controlo Pinças de medição 20/52 mm (115 mm opcional) Caixa de alumínio robusta, fácil de transportar Dispositivos de teste PGH18... com corrente de teste variável 1...25 mA Tensão de teste integrada para sistemas desenergizados (PGH186) Avaliador de defeitos de isolamento EDS195PM Ecrã LC retroiluminado, 3 x 16 caracteres Pinças de medição 20/52 mm incluídas no volume de fornecimento Alimentado por um acumulador (fornecido com uma fonte de alimentação) Valor de resposta do local do defeito de isolamento 2...10 mA para circuitos principais Valor de resposta do local do defeito de isolamento 0,2...1 mA para circuitos de controlo Valor de resposta da medição da corrente residual 10 mA...10 A Modo de funcionamento selecionável localização de defeito de isolamento/medição de corrente residual Aplicações Sistemas IT sem sistema de localização de defeitos de isolamento (EDS) instalado EDS3090PG para circuitos principais até AC 20...575 V 42...460 Hz, DC 20...504 V com AGE185 até AC 500...790 V 42...460 Hz, DC 400...960 V EDS3091PG para circuitos de controlo até AC 20...265 V 42...460 Hz, DC 20...308 V EDS3096PG para circuitos principais em sistemas IT até AC 0...575 V 42...460 Hz, DC 20...504 V, com todos os pólos desligados
