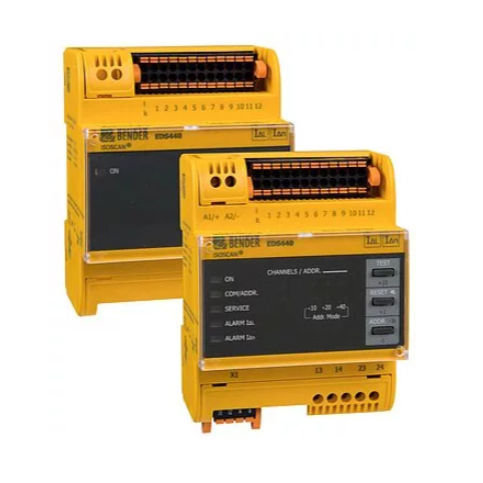

Localizador de falhas de isolamento ISOSCAN® EDS440

Localização automática de defeitos de isolamento Circuitos principais de aplicação 12 canais de medição para medição de transformadores de corrente Monitorização da ligação de TC Conceito de sistema universal Os localizadores de defeitos de isolamento ISOSCAN® EDS440 são utilizados em conjunto com o ISOMETER® iso685-D-P ou com o injetor de corrente de localização PGH para localizar defeitos de isolamento em sistemas de alimentação de energia não enterrados (sistemas IT). Eles detectam os sinais de corrente de localização gerados pelo dispositivo de monitorização de isolamento iso685-D-P ou pelo injetor de corrente de localização PGH e avaliam-nos de forma correspondente. Podem ser ligados até 12 transformadores de corrente de medição a um EDS440. No total, podem ser ligados até 50 localizadores de falhas de isolamento através de uma interface RS-485 (protocolo BS bus) e, assim, podem ser monitorizados até 600 circuitos de saída. Caraterísticas Conceito de sistema universal Design modular, portanto facilmente ajustável às circunstâncias actuais Transformadores de corrente de medição disponíveis em vários tamanhos e versões Monitorização da ligação de TC 12 canais de medição para as séries de transformadores de corrente de medição CTAC..., WR..., WS.. Extensão opcional por 12 canais de relé Comportamento de memória de falhas selecionável Até 50 localizadores de defeitos de isolamento EDS no sistema, 600 canais de medição Sensibilidade de resposta: 2...10 mA Medição de corrente residual AC com valor de resposta configurável Dois relés de alarme com um contacto N/O cada Operação N/O ou N/C selecionável Teste/reset externo Indicação central dos circuitos de saída com defeito Interface de série RS-485, gama de endereços de bus BS 2...79, Modbus RTU Possibilidade de ligação a sistemas de controlo e visualização de nível superior
