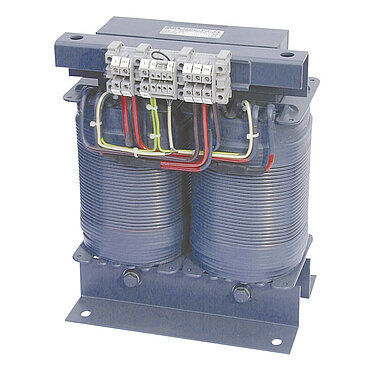

Transformador de isolamento ES710

encapsuladopara proteçãopara aplicações médicas

Transformadores de isolamento para sistemas informáticos médicos Sensor de temperatura incorporado Enrolamento de proteção Suportes de montagem isolados Também disponível como variante energeticamente eficiente Os transformadores da série ES710 têm isolamento reforçado e cumprem os requisitos das normas IEC 61558-1 / DIN EN 61558-1 (VDE 0570-1) e IEC 61558-2-15 / DIN EN 61558-2-15 (VDE 0570-2-15). Além disso, os transformadores cumprem os requisitos da norma IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710) para sistemas de TI em locais médicos. Os enrolamentos são isolados galvanicamente. Para minimizar as interferências eléctricas, é instalada uma blindagem eletrostática entre o enrolamento primário e o secundário, cujo condutor está ligado a um terminal isolado para ligação à ligação equipotencial. Os ângulos de fixação são isolados do núcleo do transformador, de modo a garantir uma instalação isolada que cumpra os requisitos da norma DIN VDE 0100-710 (VDE 0100-710), para. 710.512.1.101. Os transformadores estão disponíveis para instalação horizontal e vertical. A proteção contra a corrosão é garantida por uma impregnação completa de resina. Os transformadores são concebidos para utilização em locais secos. Os transformadores da série SK2 são completamente encapsulados e cumprem os requisitos da classe de proteção II. Caraterísticas Sensores de temperatura incorporados de acordo com a norma DIN 44081 (120 °C) Enrolamento de blindagem com terminal de ligação isolado e extraído Ângulos de montagem isolados Grau de proteção IP00 (tipo de construção: aberto) Grau de proteção IP23 (caixa incluída) Classe de proteção I Classe de proteção II (opção: versão completamente encapsulada) Isolamento reforçado Classe de temperatura: ta40/B
