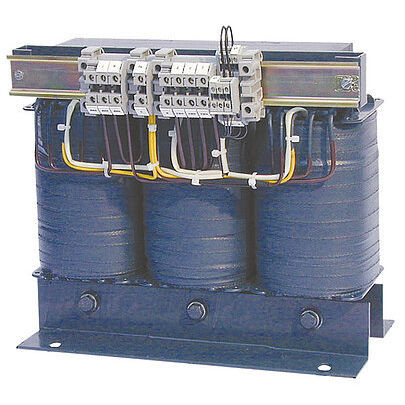

Transformador de isolamento DS0107

encapsuladopara proteçãopara aplicações médicas

Os transformadores da série DS0107 têm um isolamento reforçado e cumprem os requisitos das normas IEC 61558-1 / DIN EN 61558-1 (VDE 0570-1) e IEC 61558-2-15 DIN EN 61558-2-15 (VDE 0570-2-15). Além disso, os transformadores cumprem os requisitos da norma IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710) para sistemas de TI em locais médicos. Os enrolamentos são isolados galvanicamente. Para minimizar as interferências eléctricas, é instalada uma blindagem eletrostática entre o enrolamento primário e o secundário, cujo condutor está ligado a um terminal isolado para ligação à ligação equipotencial. Os ângulos de fixação são isolados do núcleo do transformador, de modo a garantir uma instalação isolada que cumpra os requisitos da norma DIN VDE 0100-710 (VDE 0100-710): 2002-11, parágrafo 710.512.1.6.2). Os transformadores estão disponíveis para instalação horizontal e vertical. A proteção contra a corrosão é garantida por uma impregnação completa de resina. Os transformadores são concebidos para utilização em locais secos. Os transformadores da série SK2 são completamente encapsulados e cumprem os requisitos da classe de proteção II. Caraterísticas Sensores de temperatura incorporados de acordo com a norma DIN 44081 (120 °C) Enrolamento de blindagem com terminal de ligação isolado e extraído Ângulos de montagem isolados Grau de proteção IP00 (tipo de construção: aberto) Grau de proteção IP23 (incl. invólucro) Classe de proteção I Classe de proteção II (opção: versão completamente encapsulada) Isolamento reforçado Classificação do isolamento ta40/B Ligações: terminais de parafuso Nível de ruído < 35 dB (A) (sem carga e carga nominal) Grupo de vectores: Yyn O
