Transformador de corrente CTBC17

de mediçãoencapsuladopara PCI

Visão geral

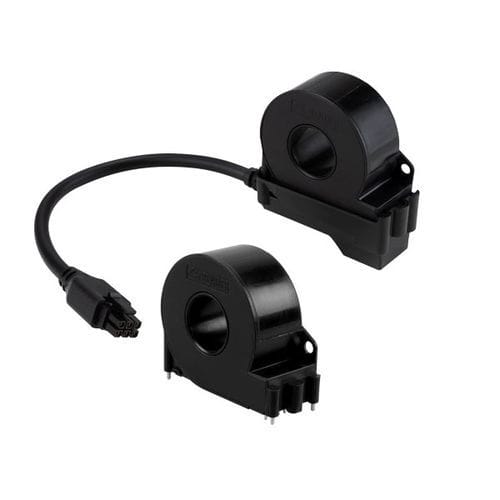

O CTBC17 é um transformador de corrente de medição sensível a todos os tipos de corrente, concebido para detecção e monitorização de correntes residuais em sistemas AC, DC e 3(N)AC. Disponível na versão para montagem em PCB vertical e na versão com ligação por cabo. A variante com cabo liga-se a avaliadores (p.ex. CC613, RCMB4xx) através de um cabo de seis condutores. Para a variante PCB são compatíveis os avaliadores RCMB104 e RDC104. A blindagem magnética integrada reduz interferências de campos magnéticos externos e correntes de carga elevadas.

Principais características

• Adequado para medição e monitorização de correntes residuais sensíveis AC/DC nos modos de carregamento 2 e 3 (carregamento AC)
• Deteção fiável de correntes residuais AC e DC conforme IEC 62752 e IEC 62955
• Design compacto e robusto com diâmetro interno de 17 mm para condutores de secção maior
• Versão PCB optimizada para custos para montagem (soldável ou aparafusável)
• Variantes com cabo disponíveis em várias comprimentos padrão
• Blindagem magnética integrada para reduzir interferências externas

Compatibilidade / Para utilização com

• Controlador de carga CC613
• Módulo de monitorização RCMB104 (sensível AC/DC)
• Módulo de monitorização RDC104-4 (sensível DC)

Variantes (Sensor | Variante | Nº Art.)
CTBC17P-03 | Montagem PCB | B98080070
CTBC17P-03-K0325 | Variante com cabo (comprimento 325 mm) | B98080071
CTBC17P-04 | Montagem PCB | B98080074
CTBC17P-13 | Montagem PCB | B98080077
CTBC17P-14 | Montagem PCB | B98080076

Tipos de cabo (Tipo | Cabo incl. clip invólucro comprimento (mm) | Nº Art.)
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540

Transferências disponíveis
Ficha técnica, manuais do utilizador e folheto do produto disponíveis para CTBC17 (datasheet, manuais, folheto, manual CTBC17P).

Especificações técnicas

• Aplicação: sistemas AC, DC e 3(N)AC, aterrado e não aterrado
• Sensibilidade: medição e monitorização de correntes residuais sensíveis AC/DC segundo IEC 62752 e IEC 62955; monitorização DC para proteção de RCD tipo A com avaliadores compatíveis
• Montagem: variante para PCB e variante com cabo (cabo de seis condutores)
• Diâmetro interno: 17 mm
• Blindagem: blindagem magnética integrada contra interferências externas e correntes de carga elevadas
• Normas / Aplicações: IEC 62020, IEC 62752, IEC 61851-1, IEC 62955; UL2231 aplicável a variantes CTBC17P-0x
