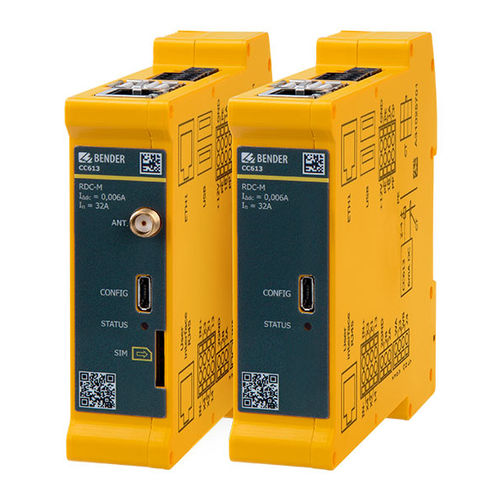

Controlador de carga de monitoramento CC613

para veículo elétricoMODBUScom conexão sem fio

Visão geral
O CC613 é a nova geração de controladores de carga inteligentes e a unidade de controlo central para estações de carregamento de veículos elétricos. Comunica com o veículo e o backend, monitoriza o hardware interno e as interfaces de utilizador e supervisiona a ligação entre estação e veículo. A caixa integra uma interface Ethernet mantendo dimensões compatíveis com o CC612 para retrofit. O controlador suporta PLC ISO 15118, deteção de corrente de falha DC através de transformador de corrente externo, gestão dinâmica de carga integrada (DLM), variante com modem 4G e atualizações de software via USB, Ethernet ou OTA.

Funções integradas principais

• Gestão dinâmica de carga (DLM) integrada para distribuir a potência disponível entre pontos de carregamento; controlável localmente ou por um sistema superior
• Powerline Communication (PLC) integrada conforme ISO 15118 para Plug & Charge / autocharge
• Abertura de emergência integrada para libertar mecanicamente a ficha em caso de falha de alimentação (controlo de atuador e monitorização de 12 V)
• Compatível com Smart Grid através de OCPP 1.5 e 1.6 (JSON e SOAP) e suporte a EEBUS
• Deteção/monitorização integrada de corrente de falha DC 6 mA (patenteada) permitindo o uso de RCD tipo A com RDC-M e CT externos
• Monitorização PE e deteção Weld-Check para falhas de contactor/chave de carga
• Interface Ethernet e variantes com modem 4G integrado (suporta LTE/UMTS/GSM)
• Atualizações de software via USB, Ethernet ou OTA

Características (adicionais / detalhadas)

• Controlador de carga conforme IEC 61851-1 (Modo 3)
• Operação mestre/escravo configurável para dois pontos de carregamento (um dispositivo pode atuar como gateway de dados com modem)
• Suporte para módulo de monitorização de corrente contínua residual (RDC-M); diferentes comprimentos de cabo CT disponíveis
• 3 interfaces USB: 1 CONFIG para configuração local e instalação de atualizações, 2 USB host
• Comunicação Control Pilot e Proximity Pilot; suporte configurável para tomadas SCHUKO adicionais
• Interfaces de medidor: Modbus TCP e Modbus RTU; Modbus externo para um segundo medidor para DLM
• Suporte a módulos de interface do utilizador (RFID, LED, antena) e extensão I/O configurável de 2 canais
• Sensor de temperatura interno para reduzir corrente de carga em função da temperatura ambiente
• Integração em sistemas monofásicos ou trifásicos até 80 A

Aplicações

• Estações de carregamento de veículos elétricos, wallboxes e pontos de carregamento em postes de iluminação pública

Variantes
Type | Modem | Interface | RDC-M | External Modbus | OCPP-capable | PLC* | User interface | I/O extension | Art. No.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

Especificações técnicas

• Norma: IEC 61851-1 (Modo 3)
• ISO 15118 PLC para Plug & Charge e gestão de carga
• Suporte OCPP 1.5 e 1.6 (JSON e SOAP)
• Gestão dinâmica de carga integrada (DLM), controlável por sistemas superiores
• Abertura de emergência integrada e monitorização da alimentação 12 V
• Monitorização PE e Weld-Check para segurança elétrica
• Deteção/monitorização de corrente de falha DC 6 mA (patenteada) — permite uso de RCD tipo A com RDC-M e CT externos
• Interfaces: Ethernet, modem 4G opcional, Modbus TCP/RTU, várias interfaces USB
• Suporte para instalações monofásicas ou trifásicas até 80 A
• Atualizações de software via USB, Ethernet ou OTA
