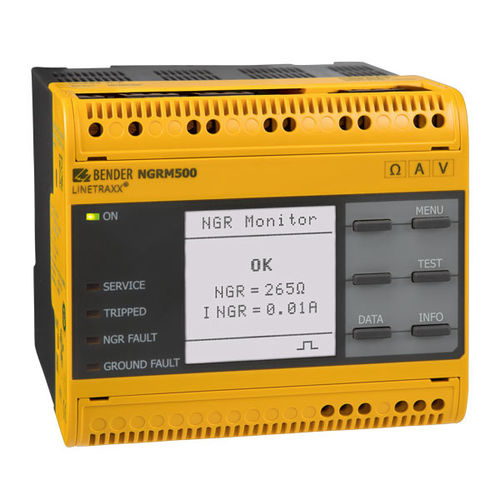

Sistema de monitoramento de resistência de ligação de terra LINETRAXX® NGRM500

de mediçãode rede de distribuição de energiaEthernet

O NGRM500 destina-se apenas a ser utilizado em sistemas ligados à terra de alta resistência. Nestes sistemas, o NGRM500 monitoriza - a corrente através da resistência de ligação neutra à terra (NGR), - a tensão entre o ponto estrela do transformador e a terra (queda de tensão através do NGR), - o estado do NGR. Para cumprir os requisitos das normas aplicáveis, devem ser efectuadas definições de parâmetros personalizados no dispositivo para o configurar para o equipamento e condições de funcionamento locais. - Determinação da RNGR com métodos de medição passivos e activos - Monitorização contínua da RNGR mesmo quando a instalação está desenergizada; - Alarme ou disparo em caso de defeito à terra - Monitorização da corrente INGR - Monitorização da tensão UNGR - Comunicação Ethernet - Servidor Web - Seleção do idioma (alemão, inglês GB e US, espanhol, francês) - Botão de teste (interno, externo) com/sem disparo - Análise FFT dos sinais de medição - Pulsador para localização manual de defeitos à terra - Relé para deteção de defeitos à terra e defeitos de resistência - Relé para paragem da instalação após um tempo configurável - Pode ser combinado com o RCMS... para a desativação automática de alimentadores - Interface gráfica do utilizador - Ampla gama de tensões de alimentação - Gama de utilização até 2000 m AMSL - Memória de falhas/histórico - Saída analógica dos valores medidos (0...10 V, 4...20 mA, etc., parâmetros selecionáveis) - Proteção por palavra-passe - Disparo por RMS, sinal de componente fundamental ou harmónicos - Deteção de falhas de terra AC e DC
