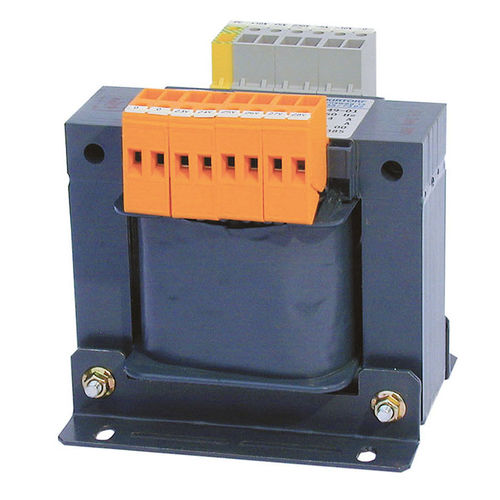

Transformador de isolamento ESL0107

de alimentação elétricasecopara funcionamento no interior

Visão geral

• Transformadores separadores monofásicos para luminárias de sala de operações
• Adaptação de tensão a passos finos através de tomadas nos lados primário e secundário
• Blindagem eletrostática com saída para ligação à equipotencialidade
• Enrolamentos galvanicamente isolados e isolamento reforçado conforme IEC 61558-2-6 / DIN EN 61558-2-6
• Suportes de fixação isolados e impregnação completa em resina para proteção contra corrosão
• Projetados para instalação em locais secos; construção aberta (IP 00)

Aplicações
A série ESL0107 destina-se ao fornecimento de energia a lâmpadas de sala de operações em recintos do Grupo 2. As tomadas no primário e no secundário permitem ajuste preciso da tensão para cumprir os requisitos de alimentação das luminárias. O isolamento reforçado e a separação galvânica contribuem para a segurança em instalações médicas. A blindagem eletrostática reduz interferências elétricas; seu condutor é levado a um terminal isolado para conexão à equipotencialidade.

Principais características

• Saída do enrolamento de blindagem para ligação equipotencial externa
• Ângulos de montagem isolados para instalação isolada
• Grau de proteção: IP 00 (construção aberta)
• Isolamento reforçado; classificação de isolamento: ta 40/E
• Conexões: bornes de parafuso
• Grupo vetorial: IiO
• Impregnação completa em resina para proteção contra corrosão
• Tomadas para ajuste fino de tensão em primário e secundário

Variantes
Tipo | Ref.
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

Especificações técnicas

• Normas: IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1)
• Transformador separador monofásico com enrolamentos galvanicamente isolados
• Blindagem eletrostática entre primário e secundário com saída isolada
• Adaptação de tensão a passos finos em primário e secundário
• Ângulos de fixação isolados para instalação isolada
• Impregnação completa em resina (proteção contra corrosão)
• Grau de proteção: IP 00
• Tipo de conexão: bornes de parafuso
• Classificação de isolamento: ta 40/E
• Grupo vetorial: IiO
