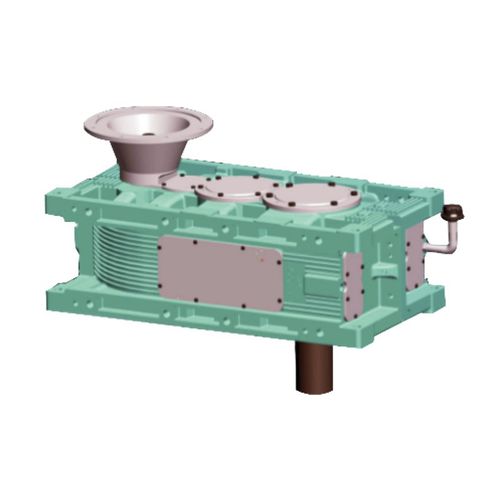

Redutor de engrenagens cônicas

de engrenagens helicoidaisde eixos ortogonaisde eixo maciço

As caixas de engrenagens das séries "AH3" e "AB3" da ELECON são de redução tripla de veios paralelos helicoidais e veios cónicos helicoidais de ângulo reto com características de conceção especiais adequadas a todas as aplicações verticais. A série abrange tamanhos de 19 a 26 com uma gama de rácios de 20 : 1 a 100 : 1. As caixas de engrenagens são concebidas especialmente para accionamentos verticais com características essenciais como a disposição em poço seco, rolamentos do veio de saída de capacidade extra pesada para suportar a carga externa, etc. As caixas de engrenagens helicoidais são fornecidas com adaptadores adequados para a montagem do motor, acoplamento flexível na entrada e acoplamento rígido na saída (opcional), correspondendo a requisitos específicos. Redutores ELECON para Agitadores / Misturadores / Aeradores : Descrição Os agitadores/misturadores são utilizados em aplicações de processamento de produtos químicos, farmacêuticos, cosméticos e alimentares. A diversidade dos requisitos de aplicação e os meios utilizados exigem projetos de instalações personalizados. O redutor é normalmente montado verticalmente no tanque do agitador/misturador. Para além de transmitir o binário, também absorve as cargas axiais e radiais que ocorrem como resultado da especificação da aplicação. Os redutores ELECON para accionamentos de agitadores/misturadores têm um veio de saída padrão/reforçado e rolamentos de contacto de rolamento para este fim. No caso de agitadores/misturadores pesados, as cargas axiais são muito elevadas. Neste caso, a ELECON pode fornecer soluções de redutores verticais com um rolamento axial adicional. Vantagens : Elevada fiabilidade operacional Rolamentos standard / reforçados Opcional, para aplicações pesadas com rolamento axial adicional Versões personalizadas possíveis, flange especial no lado da saída para montagem no agitador Veio de saída extra-forte
