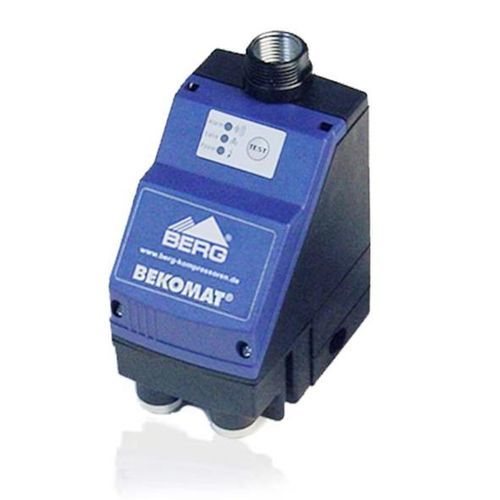

Dispositivo de drenagem para a indústria alimentícia BEKOMAT® 20

Apresentação
Os drenos de condensado BEKOMAT® são dispositivos concebidos para evacuar de forma segura e eficiente o condensado gerado em sistemas de ar comprimido. Com controlo eletrónico de nível e regulação adaptativa ao volume, os drenos BEKOMAT® reduzem perdas de ar comprimido e o consumo de energia. O sistema BEKOMAT® é produzido na Alemanha pela BEKO Technologies GmbH.

Funcionamento
A deteção é efetuada por um sensor capacitivo e uma eletrónica inteligente. Quando o nível de condensado atinge um limiar predefinido, a unidade de comando activa uma válvula solenóide para drenar o condensado com fuga de ar comprimido praticamente nula.

Vantagens

• Remoção de condensado com perdas de ar comprimido quase nulas.
• Drenagem adaptativa consoante o volume de condensado (sensor capacitivo).
• Manutenção simples e acesso fácil ao painel de controlo.
• Instalação Plug & Play em muitos modelos e unidade de serviço substituível para manutenção rápida.
• Função de auto‑limpeza para níveis elevados de contaminação (consoante o modelo).
• Indicador de serviço para substituição atempada da unidade de serviço.

Funções e componentes mencionados

• Controlo electrónico de nível com sensor capacitivo.
• Carcaça em plástico; alguns modelos incluem reservatório interno de condensado em alumínio.
• Variações modulares (ex.: BEKOMAT® 20 FM com gestão integrada de filtros).
• Opções para condensados isentos de óleo ou agressivos (versões CO em determinados modelos).
• Unidades testadas em pressão e funcionamento; alarmes e monitorização de alimentação em versões selecionadas.

Setores de aplicação

• Indústria transformadora
• Engenharia mecânica
• Produção alimentar
• Setor médico
• Indústria automóvel

Modelos citados (série BEKOMAT®)

• BEKOMAT® 12
• BEKOMAT® 13
• BEKOMAT® 14
• BEKOMAT® 16
• BEKOMAT® 20
• BEKOMAT® 20 FM
• BEKOMAT® 31U
• BEKOMAT® 32U
• BEKOMAT® 33U

Aplicações tipo

• Sistemas industriais de ar comprimido e compressores lubrificados ou sem óleo.
• Proteção de equipamentos pneumáticos e processos sensíveis contra humidade e contaminação.
• Evacuação de condensados para separadores óleo‑água apropriados a jusante.

Características / especificações técnicas

• Princípio: drenagem eletrónica controlada por nível (sensor capacitivo).
• Funcionamento: descarga por solicitação com perdas de ar comprimido praticamente nulas.
• Temperatura de utilização: até +70 °C dependendo do modelo.
• Conceito de serviço: unidades de serviço substituíveis, manutenção simplificada, indicador de serviço.
• Tensões de exemplo (dependendo do modelo): 24 VDC ±10 %, 115 VAC ±10 % 50/60 Hz, 230 VAC ±10 % 50/60 Hz.
• Versões especiais: FM (gestão de filtros integrada), CO (para condensados isentos de óleo ou agressivos).
• Unidades testadas em pressão e funcionamento; detalhes conforme modelo.
