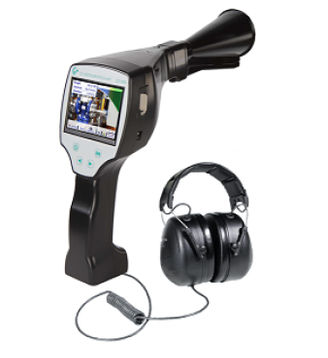

Detector de vazamento ultrassônico LD 510

acústicoa laserde ar comprimido

Visão geral
Os dispositivos de detecção de fugas LD 500/LD 510 com câmara integrada e funções de medição e cálculo de fugas são instrumentos de medição móveis concebidos para uso diário em ambientes industriais. Graças à tecnologia avançada de sensores, mesmo fugas muito pequenas (0,1 l/min, aprox. 1 €/ano) podem ser localizadas, medidas e documentadas a longas distâncias num único passo. O LD 510 integra câmara, medição de distância a laser e permite tirar fotos das fugas e transferir os dados para um PC.

Conteúdo do conjunto / números de encomenda
Conjunto LD 510 composto por: 0601 0106
LD 510 Detector de fugas com funil acústico, câmara integrada e entrada adicional para sensores externos, 100 etiquetas para identificação no local — 0560 0106
Medição de distância a laser integrada — Z554 5000
0554 0106 — (artigo associado: estojo de transporte)
Auscultadores atenuadores de ruído — 0554 0104
0530 0104 — (artigo associado: tubo direcional com ponta)
Fonte de alimentação — 0554 0009
Cabo espiral para ligar o sensor ultrassónico, comprimento 2 m (estendido) — 020001402
Bolsa com ombreira para LD 500/510 — 020001795

Vantagens

• Determine a sua fuga (l/min) e o potencial de poupança (€/ano)
• Encontre as fugas mais pequenas, mesmo a longas distâncias
• Nível automático: ajusta automaticamente a sensibilidade ao ambiente e suprime ruído ambiente
• Tire fotografias das fugas para documentação
• Descreva a fuga e as intervenções de manutenção necessárias
• Transfira os dados de fuga para o PC via USB
• Crie relatórios conformes à norma ISO 50001
• Até aproximadamente 9 horas de funcionamento contínuo

Aplicações possíveis

• Deteção de fugas: identificar e localizar fugas em sistemas de ar comprimido; quantificar dimensão e gravidade para priorizar reparações.
• Medida de queda de pressão: comparar leituras de pressão em pontos diferentes para identificar zonas afetadas por fugas.
• Cálculo do caudal de ar: estimar o volume de ar comprimido perdido devido a fugas e quantificar os custos energéticos associados.

Especificações técnicas

• Marca: CS-Instruments
• Modelo: LD 510
• Frequência de funcionamento: 40 kHz ± 2 kHz
• Conexões: tomada de auscultadores de 3,5 mm; entrada para adaptador de corrente para ligar um carregador externo
• Laser: comprimento de onda 630...660 nm; potência de saída < 1 mW (classe laser 2)
• Alimentação (saída sensor externo): 24 VDC ± 10%, corrente de saída 120 mA em funcionamento contínuo
• Display: ecrã tátil de 3,5"
• Interface: USB
• Registador de dados: cartão SD de 16 GB (aprox. 100 milhões de valores)
• Bateria: baterias Li-Ion recarregáveis internas, aprox. 9 h de funcionamento contínuo; tempo de carga aprox. 4 h
• Temperatura ambiente de funcionamento: 0...+50 °C
• Compatibilidade EMC: DIN EN 61326
• Nível automático: ajusta automaticamente a sensibilidade ao ambiente e suprime o ruído ambiente
• Sensibilidade: min. 0,1 l/min a 6 bar, 5 m de distância (aprox. 1 €/ano custo de ar comprimido)
• Peso sem auscultadores: 540 g
• Entrada de sensor externo (apenas LD 510): alimentação de saída para sensor 24 VDC ±10%, 120 mA em funcionamento contínuo; faixas e precisão: ver sensores externos CS-Instruments
