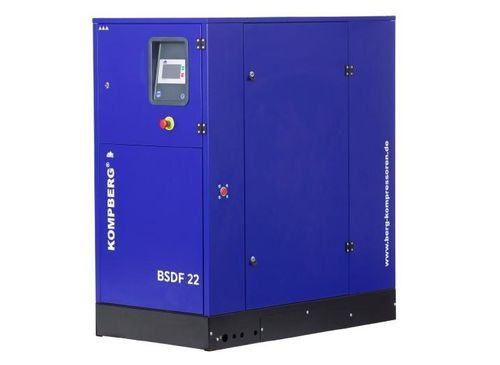

Compressor de parafuso KOMPBERG® BSDF22

de arcom motor elétricoindustrial

Visão geral do produto
Compressor de parafuso KOMPBERG® BSDF22 — compressor de acionamento direto 22 kW para aplicações industriais de ar comprimido. O BERG Master Controller (RC / RC-S) está disponível como opção para controlo de grupo, duplicação do painel em PC/dispositivo móvel e monitorização remota.

BERG Master Controller (RC / RC-S) — funções principais

• Controlo do sistema de arranque/paragem dos compressores instalados numa mesma rede de ar comprimido
• Monitorização e manutenção da pressão correta do sistema
• Distribuição otimizada da carga entre compressores
• Seleção do compressor líder
• Definição de limiares de arranque/paragem de pressão e introdução de parâmetros de controlo
• Recolha e processamento da informação do sistema monitorizado e sinalização (RC-S)
• Monitorização remota via interface web e Modbus TCP (Modbus RTU via RS485 opcional) (RC-S)

Modos de controlo de grupo
O controlo do grupo pode operar em modo Sequência ou Cascata. O modo sequência é recomendado para compressores de tamanho comparável para equilibrar os tempos de funcionamento. O modo cascata destina-se a máquinas de diferentes tamanhos, em que uma unidade funciona continuamente e as restantes entram em picos de procura.

Disponibilidade
Prazo de entrega: aprox. 6–7 semanas.

Dados técnicos (excerto)
Compressor de parafuso: BSDF 22
Sobrecarga de serviço [bar] — opções: 7,5 / 10 / 13
Caudal [m3/min] a 7,5 bar: 0,9 – 3,7
Caudal [m3/min] a 10 bar: 0,9 – 3,1
Dimensões (CxLxA) [mm]: 720 x 1300 x 1460
Ligação de ar comprimido: G 3/4
Peso: 520 kg (tabela técnica); 570 kg (metadado declarado)
Temperatura ambiente [°C]: +5 a +40
Necessidade de ar de arrefecimento [m³/h]: 3500
Temperatura do ar comprimido na saída: aprox. +10 °C acima da temperatura ambiente
Nível sonoro L [dB(A)]: 70
Sistema de transmissão: acionamento direto (1:1)
Potência nominal do motor [kW]: 22
Classe de eficiência do motor: IE3
Proteção do motor: IP 55
Tensão de alimentação [V]: 400/3/50
Secção recomendada do cabo de alimentação [mm²]: 3x16 + PE
Fusível de proteção [A]: 63

Documentação incluída / relacionada

• Ficha técnica Compressor de parafuso KOMPBERG® BSDF22
• Lista de peças sobressalentes e kit de manutenção KOMPBERG® BSDF22
• Manual de operação e manutenção de compressores de parafuso (série KOMPBERG)
• Dados técnicos 22 kW (PDF técnico BSDF)

Especificações

• Modelo: KOMPBERG® BSDF22
• Potência nominal do motor: 22 kW
• Classe de eficiência do motor: IE3
• Tensão / fases / frequência: 400 V / 3 / 50 Hz
• Transmissão: acionamento direto
• Temperatura ambiente de funcionamento: +5 °C a +40 °C
• Necessidade de ar de arrefecimento: 3500 m³/h
• Temperatura de saída do ar comprimido: aprox. +10 °C acima da ambiente
• Nível sonoro: 70 dB(A)
• Ligação de ar comprimido: G 3/4
• Dimensões (C x L x A): 720 x 1300 x 1460 mm
• Peso: 520 kg (tabela técnica); 570 kg (declarado)
• Opções de sobrepressão disponíveis: 7,5 / 10 / 13 bar
• Faixas de caudal: 7,5 bar: 0,9–3,7 m3/min; 10 bar: 0,9–3,1 m3/min
• Cabo recomendado: 3x16 + PE; fusível: 63 A
