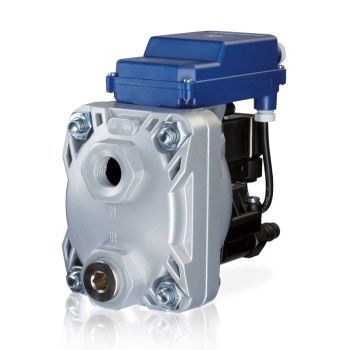

Purgador de condensado BEKOMAT® 13

automáticoeletrônicosem perdas

Visão geral do produto
O dreno de condensado BEKOMAT® 13, 13 CO, 13 CO PN50 adapta a frequência de descarga ao volume de condensado e elimina o condensado sem perda significativa de ar comprimido. Um sensor capacitivo monitora o nível da membrana; ao atingir o nível pré‑definido a unidade de controlo aciona a electroválvula e o condensado é ventilado e descarregado para um separador água‑óleo a jusante.

Design e versões
As unidades standard têm carcaça em alumínio resistente à corrosão com acabamento prateado. As variantes CO apresentam carcaça em alumínio jateada com revestimento duro para condensados isentos de óleo ou agressivos. Estão disponíveis várias opções de pressão (PN) e de alimentação elétrica.

Medidas / Recomendações de segurança

• Não exceder a pressão máxima de serviço (ver chapa de identificação).
• Executar trabalhos de manutenção apenas com o sistema despressurizado.
• Utilizar apenas materiais de instalação resistentes à pressão.
• Fixar firmemente a tubagem de alimentação; usar mangueira de pressão curta e fixa até à tubagem de descarga resistente à pressão.
• Garantir que pessoas e equipamentos não fiquem expostos ao condensado ou ao ar expulso durante a descarga.

Funcionamento e vantagens
O BEKOMAT® 13 utiliza deteção capacitiva para eliminar flutuadores mecânicos e reduzir a manutenção. A comutação rápida da electroválvula evita perdas medíveis de ar comprimido, melhorando a eficiência energética e reduzindo os custos operacionais, assegurando uma remoção fiável do condensado.

Dados técnicos (resumo)
Modelos: BEKOMAT® 13 | 13 CO | 13 CO PN50
Capacidade máx. compressor: 35 m3/min
Capacidade máx. secador frigorífico: 70 m3/min
Capacidade máx. filtro: 350 m3/min
Pressão de funcionamento: 0,8 … 16 bar(g) (standard); variantes PN até 25 / 40 / 50 bar(g)
Carcaça: Alumínio (standard); Alumínio com revestimento duro (CO)
Temperatura ambiente: +1 °C … +60 °C
Peso (vazio): ≈ 2,0 kg (varia conforme variante)
Entrada de condensado: 2 x G½ (interno) [opcional: rosca NPT]
Descarga de condensado: 1 x G½ (externo) ou 1 x G⅜ (interno) conforme variante; ligação mangueira Ø 13 mm (int.)
Tensão de funcionamento: 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz; 24 VDC ±10%
Consumo: P < 8,0 VA (W)
Grau de proteção: IP65
Secção de cabo recomendada: 3 x 0,75 … 1,5 mm2 (AWG 16 … 18)
Fusível recomendado: 1 A temporizado (AC e DC conforme especificado)
Carga de contacto: máx. AC 250 V, DC 30 V / 1 A; min. DC 5 V / 10 mA
Tipo de condensado: condensado com óleo; modelos CO para condensado sem óleo ou agressivo

Características / especificações técnicas

• Nome do modelo: BEKOMAT® 13 (variantes: 13 CO, 13 CO PN50).
• Princípio de controlo: sensor capacitivo e diafragma com válvula piloto/electroválvula.
• Sem perdas significativas de ar comprimido durante a descarga.
• Compatível com separadores água‑óleo (Owamat) a jusante.
• Variações de pressão e tensão para diferentes instalações.
• Classe de proteção IP65; baixo consumo < 8 VA.
